基板データ

web拍手 by FC2

基板画像は大きいので、縮小サムネイルで表示させてあります。

クリックすると別窓で実物画像が表示されます。

PasS用の基板画像や、パーツ画像をどこに入れればいいのか説明ページを作りましたので、参考にしてみて下さい。


パーツ画像を使う方法



※Zip内にはjpgのサムネイル画像も入っていますが、

「PasSで使えるのはBMP画像のみです」

 ので、PasSのboardフォルダにはBMP画像のみを入れて下さい。





※経験上、たくさんの基板データを入れてしまうとPasSの動作が重くなり、まともに使えなくなるようです。使わない基板画像データはCドライブ以外の場所に保存しておくといいです。




※ダウンロードされる際には、拍手を1クリックお願いします。


Profileページで支援補助を受付中です。




過去配布分の、ほぼすべての基板用BMP画像を ”ImageConverter - Vector” で軽量化しました。

実際にPasSで使用できることを確認済みです。

この中から必要な基板画像だけをPasSのBoardフォルダへ投入してご使用されることをオススメします。



2021年04月27日、過去配布分の基板をほぼすべてまとめて軽量化したZipデータ。

boards_20210427.zip

※クリックするとダウンロードされます。


※各ファイルは同名にしてあるので、BoardフォルダへD&D又はコピペすると上書きされます。


※市販されていないオリジナル基板画像は(需要がないと思ったので)含めていません。






※以下は過去情報、詳細情報として参照して下さい。



質問箱から基板2種のリクエストを頂きました。

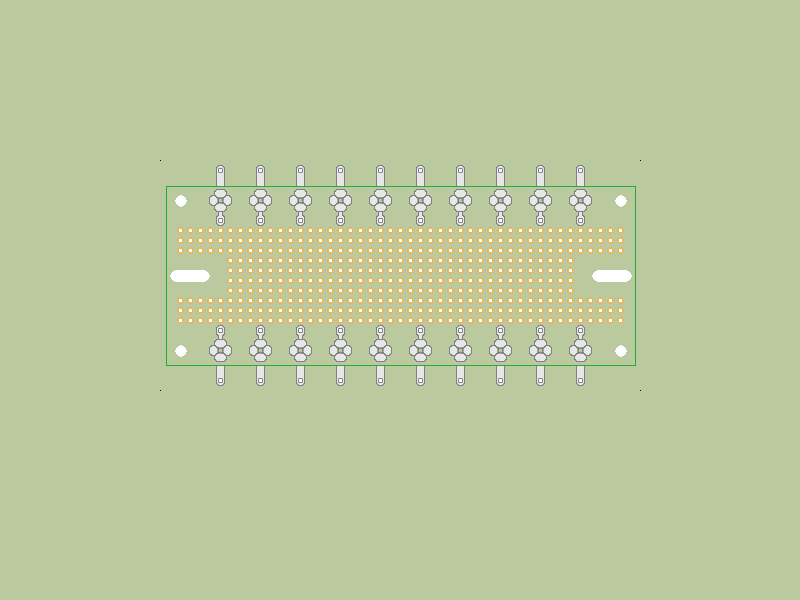

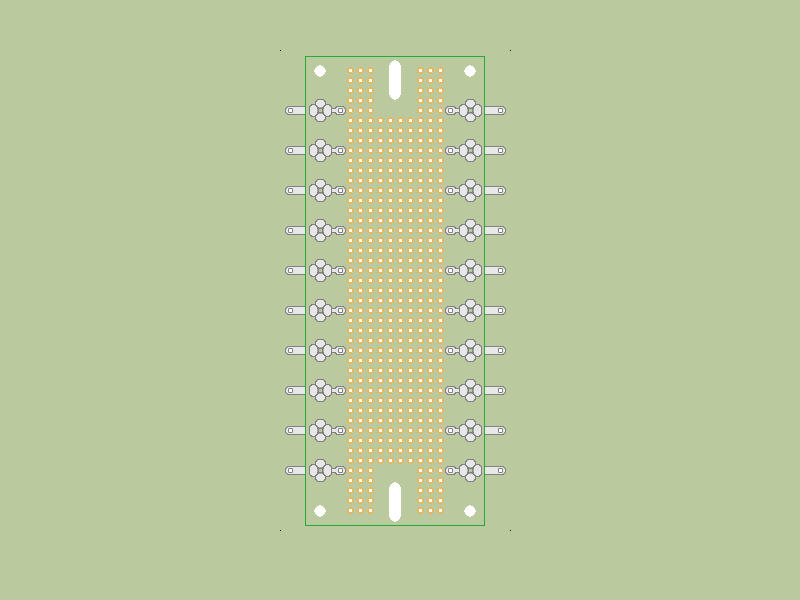

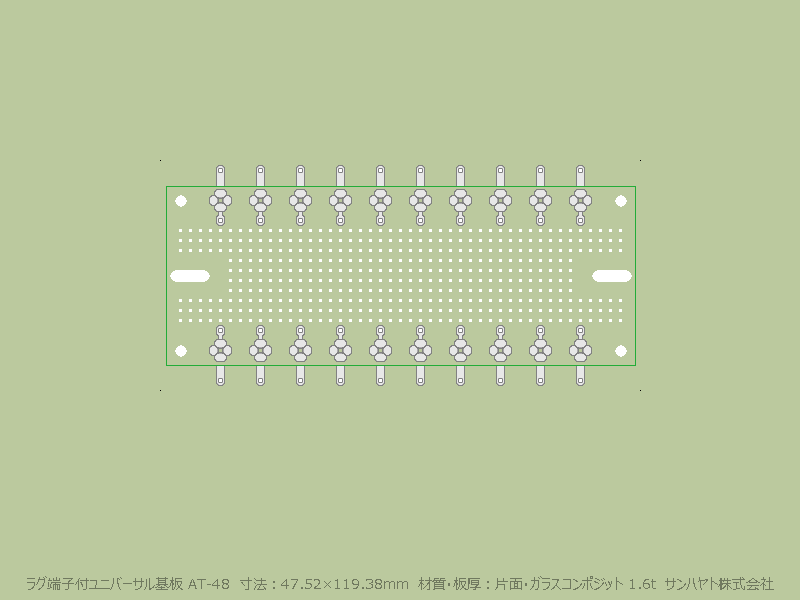

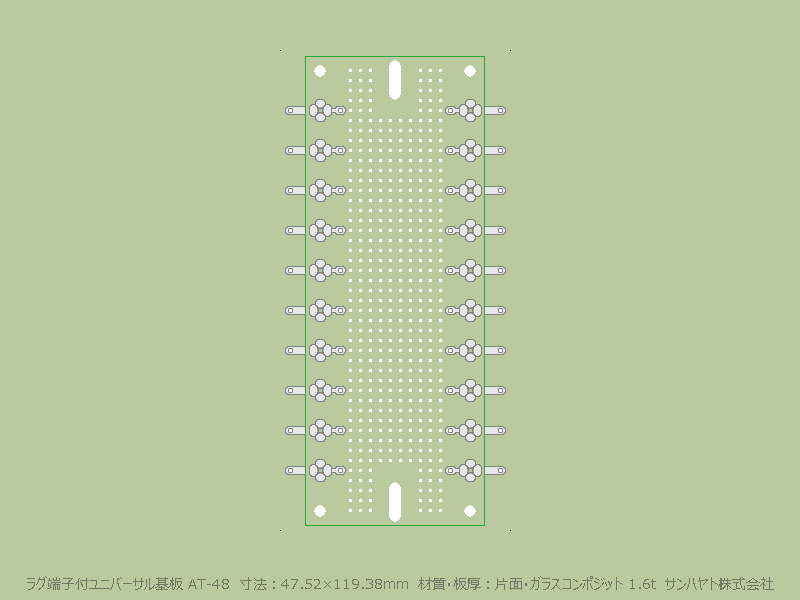

・サンハヤト ラグ端子付ユニバーサル基板 AT-48

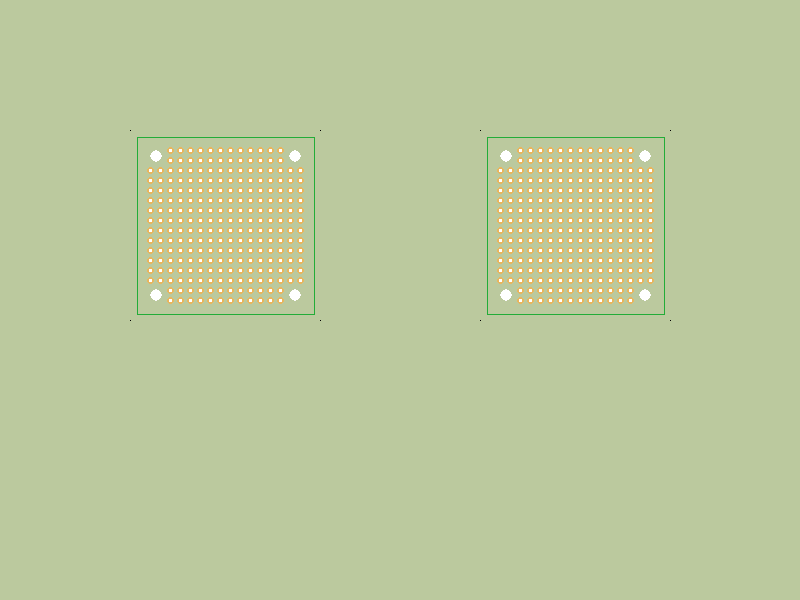

・秋月電子 ユニバーサル基板 45x45mm基板


「秋月電子の45mm基板」は過去作を改造してすぐ完成しましたが、「サンハヤトのラグ端子付き基板」はネットを探しても鮮明な画像がなく、裏面もわかりませんでしたが、サイズと穴数はわかったのでとりあえず使える形になっていると思います。


画像サイズは800px600pxで作りました。






2021年01月21日追加基板だけをZipでまとめたデータ。

boards_20210121.zip

※クリックするとダウンロードされます。

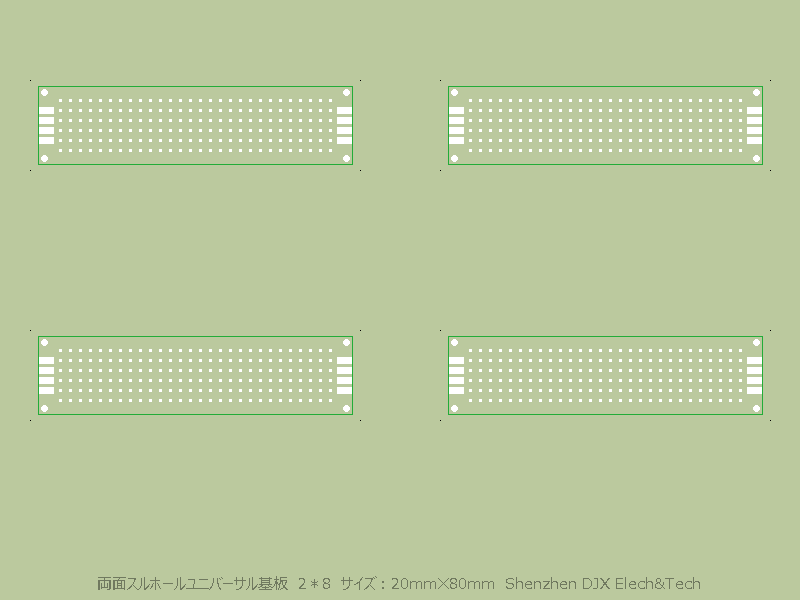

自分がよく使う基板を「ヨコ800px、タテ600px」で作り直したものを更に追加しました。

2020年12月11日に追加したのと基板の種類や画像のサイズは同じですが、横向けにしたものや、基板の枚数を適度に増やしたものです。






2020年12月17日追加基板だけをZipでまとめたデータ。

boards_20201217.zip

※クリックするとダウンロードされます。




「基板画像が大きすぎてPasS画面下部の配線メニューが隠れてしまって見えない」ということがあるのだということに、質問箱からご意見を頂くまでは気付きもしませんでしたので、とりあえず自分がよく使う基板だけを「ヨコ800px、タテ600px」で作り直してみました。






2020年12月11日追加基板だけをZipでまとめたデータ。

boards_20201211.zip

※クリックするとダウンロードされます。




[2020-12-10 追加変更内容詳細]

「基板画像が大きすぎてPasS画面下部の配線メニューが見えなくなるので画像サイズを変更する方法はありませんか」という内容のご質問を頂きましたので新たに小さいサイズの基板画像を作成しました。リクエストご質問大歓迎ですありがとうございます。

・PasS上で基板画像を、使用されているPC画面サイズに合わせてうまく動かしたりサイズ変更する方法を私は発見することができませんでしたので小さいサイズの基板画像を作りました。

・横置き基板を800×600pxサイズ、縦置き基板を800×660pxで作り、追加しました。


[2020-12-03 変更点]

2020年12月01日にUPした基板画像を一部変更しました。

・裏面の数字の反転が見づらいのでやめました。



質問箱から匿名でリクエストを頂きました。

ありがとうございます。

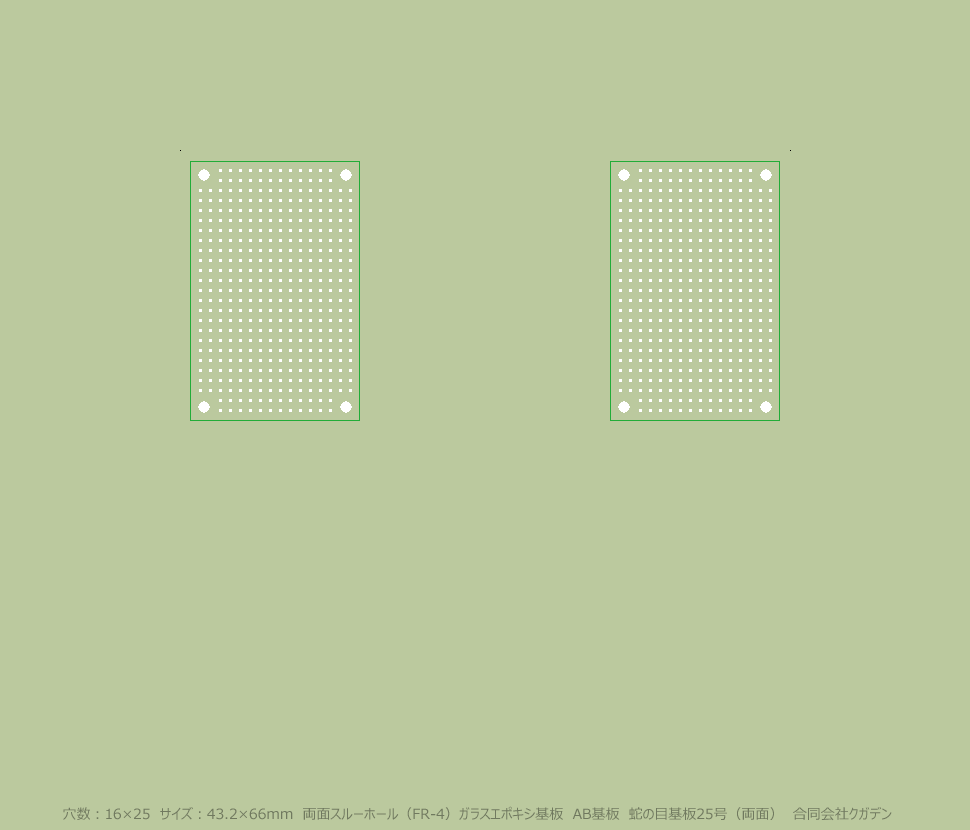

下部に書き込まれている文字は、市販されている基板の名前やサイズや穴数などです。

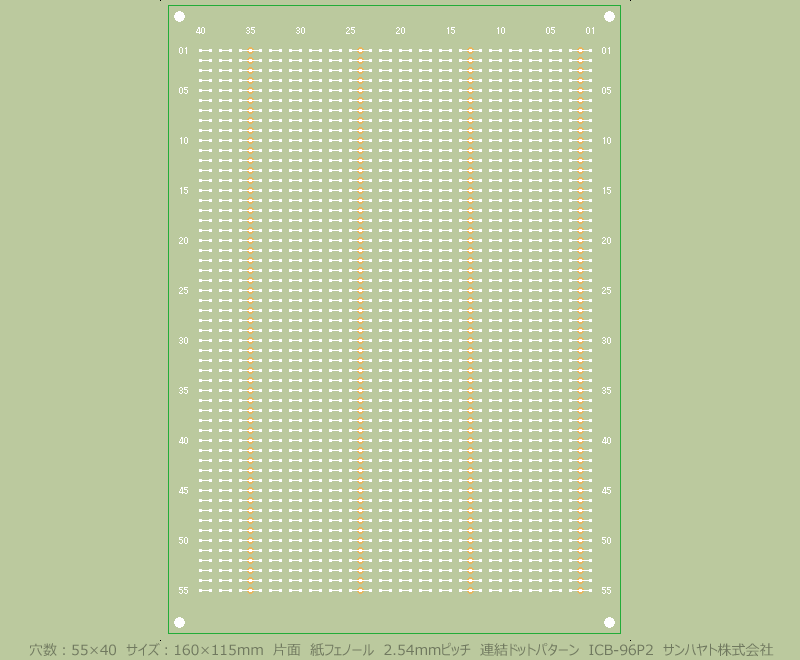

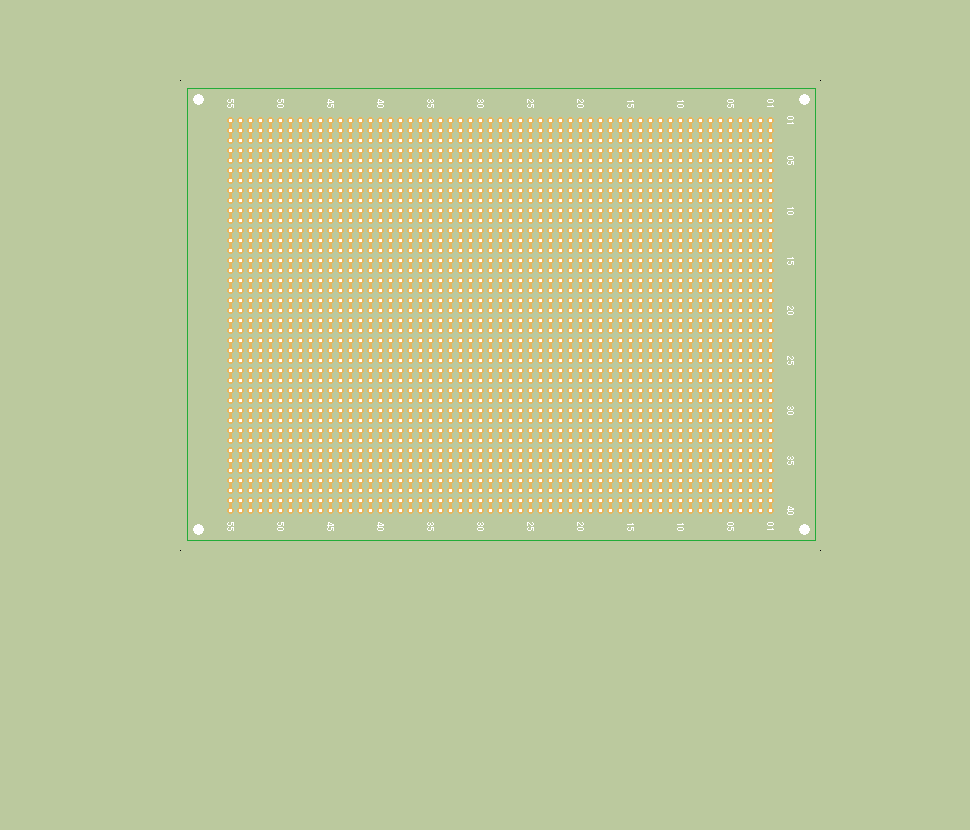

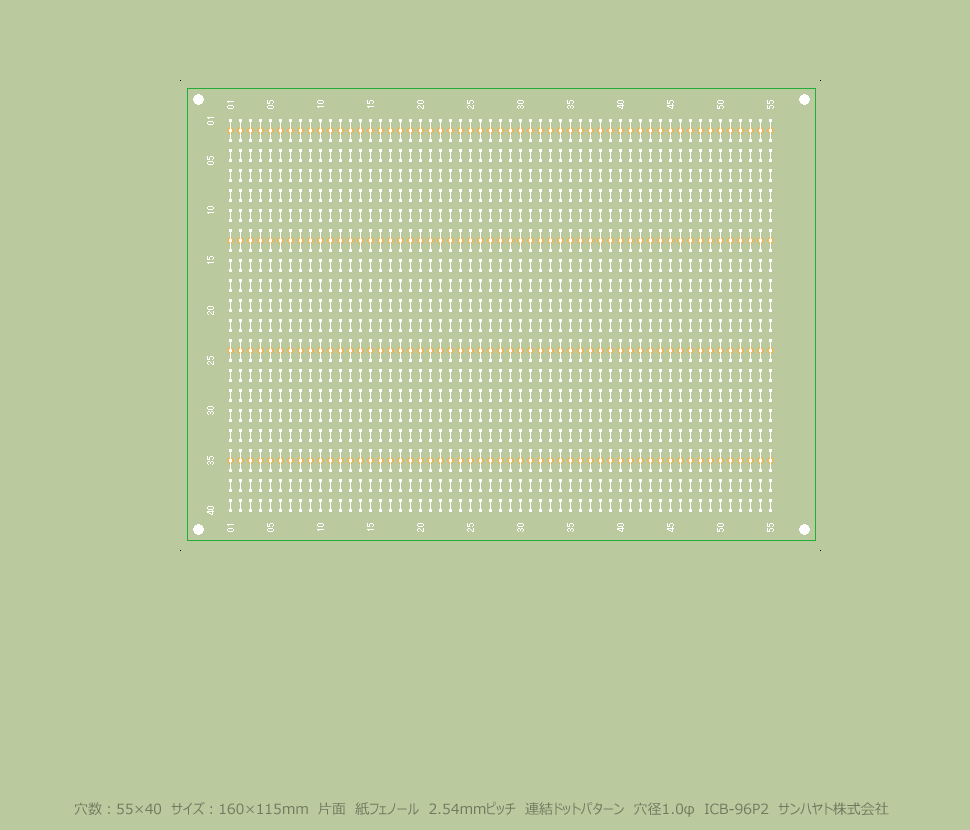

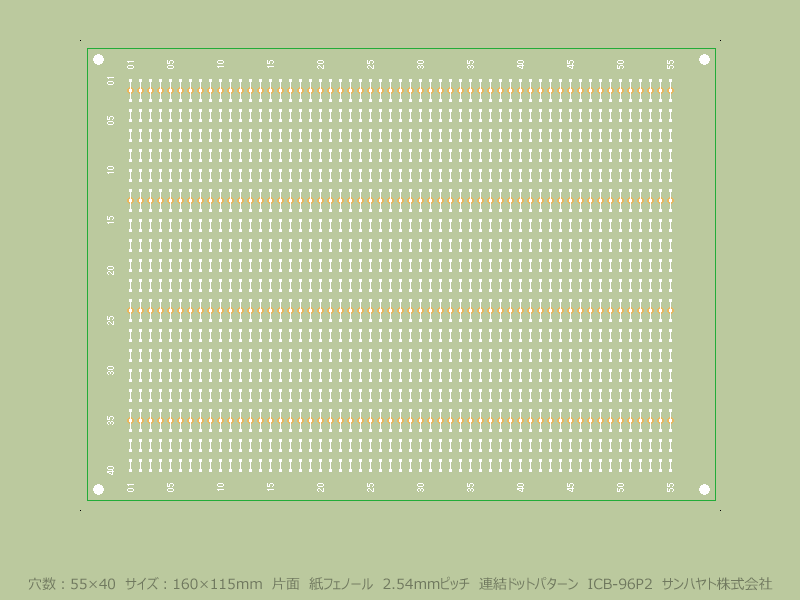

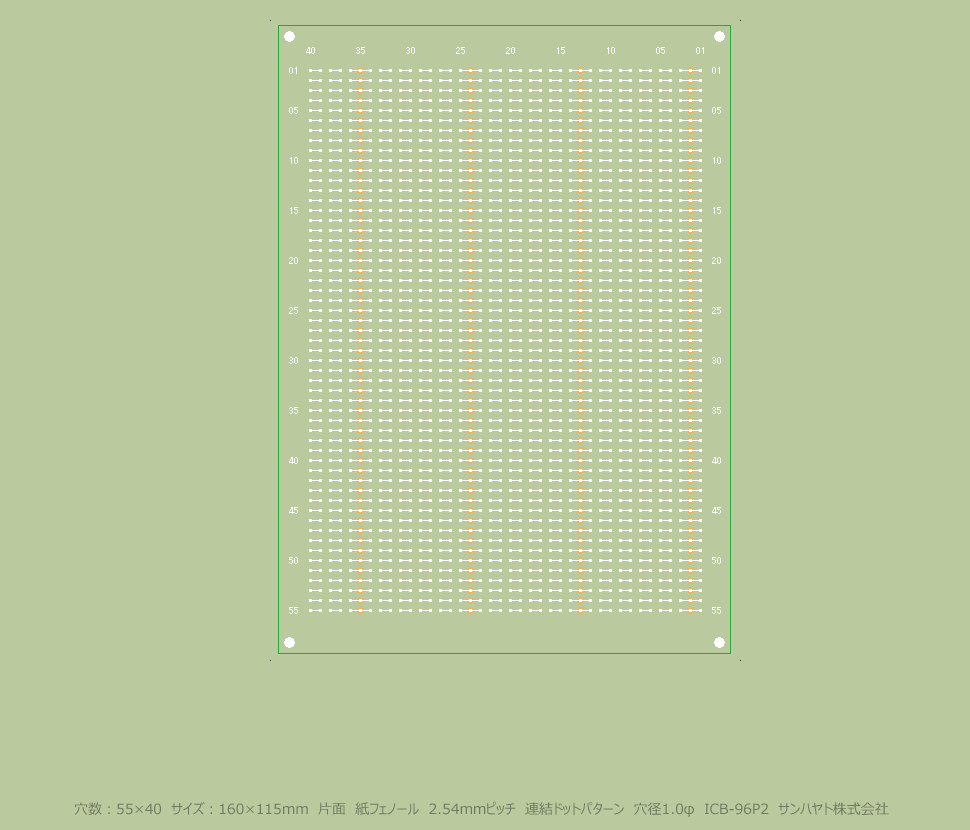

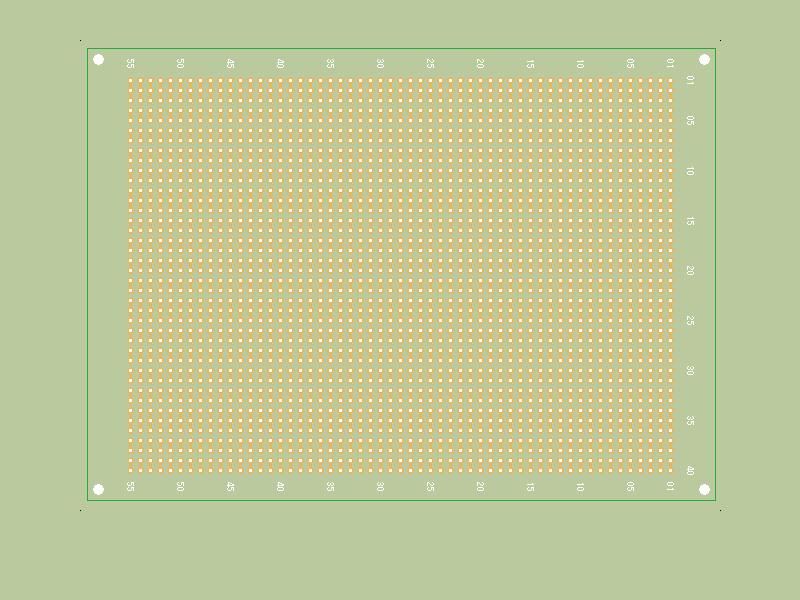

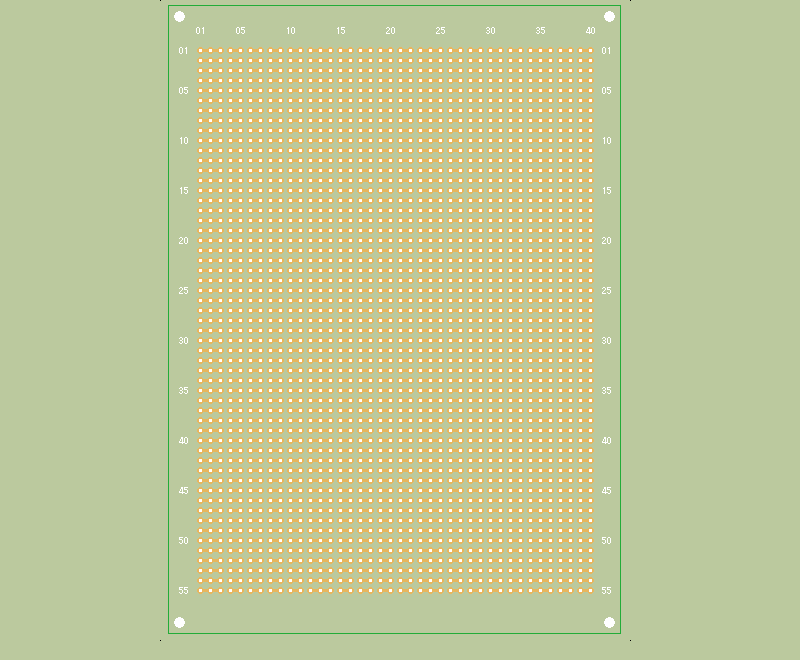

サンハヤト「ユニバーサル基板 ICB-96P2」片面 紙フェノール IC用連結ドットパターン

タテ向きとヨコ向きです。


実物が手元に無く、ネットで資料を探したのですがはっきりとわかる写真資料が見つからなかったので、可能な限り使いやすく自分なりに工夫してみたので実物と見た目は違いますが、配線の「連結ドットパターン」やサイズはうまく作れたのではないかと思います。

しかしながら、まだどこか間違っていたり使用上の問題などの見落としがあるかもしれませんので、その場合は質問箱などからご意見を頂ければ修正したいと思っていますので、よろしくお願いします。





2020年12月10日追加変更基板だけをZipでまとめたデータ。

boards_20201210.zip

※クリックするとダウンロードされます。

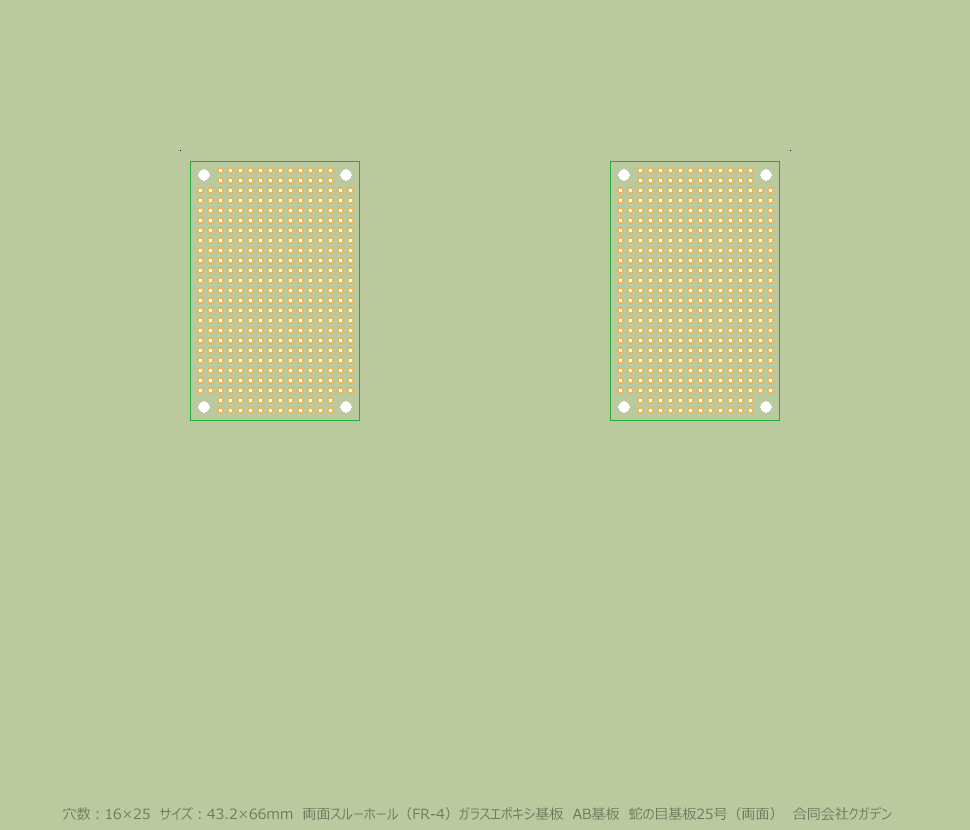

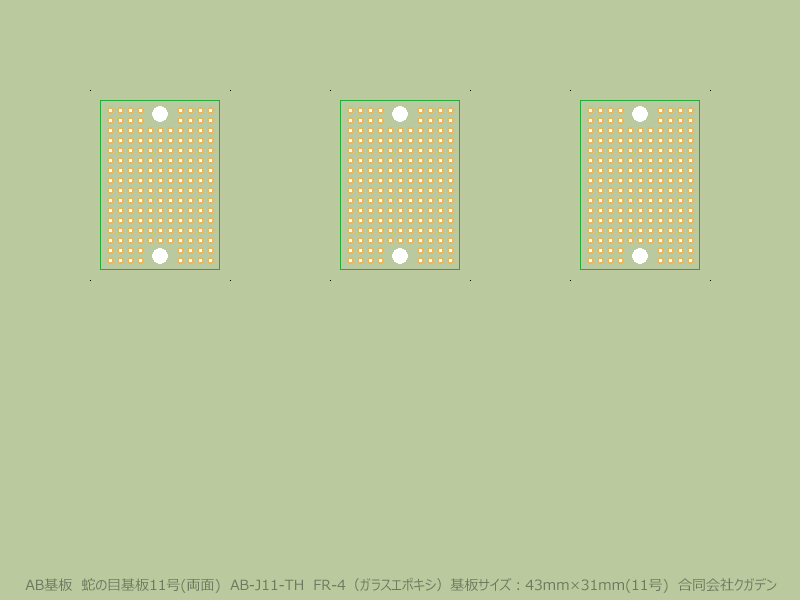

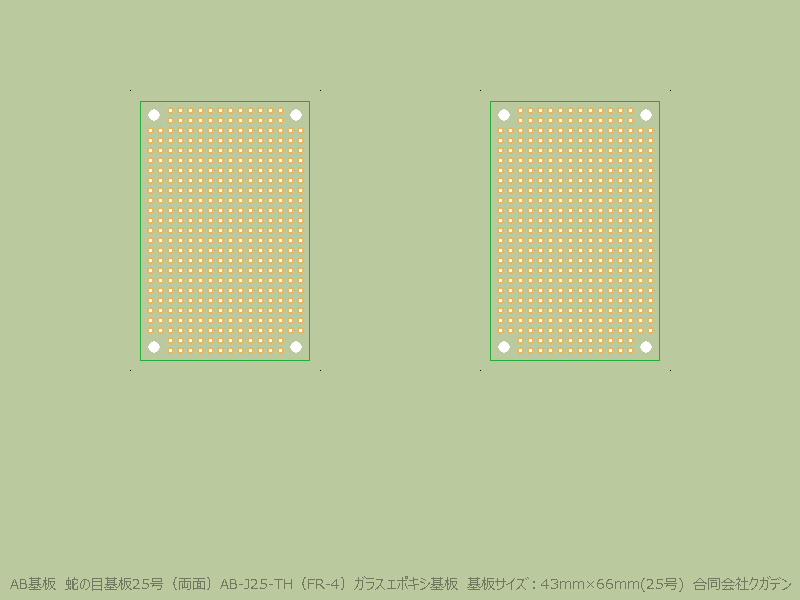

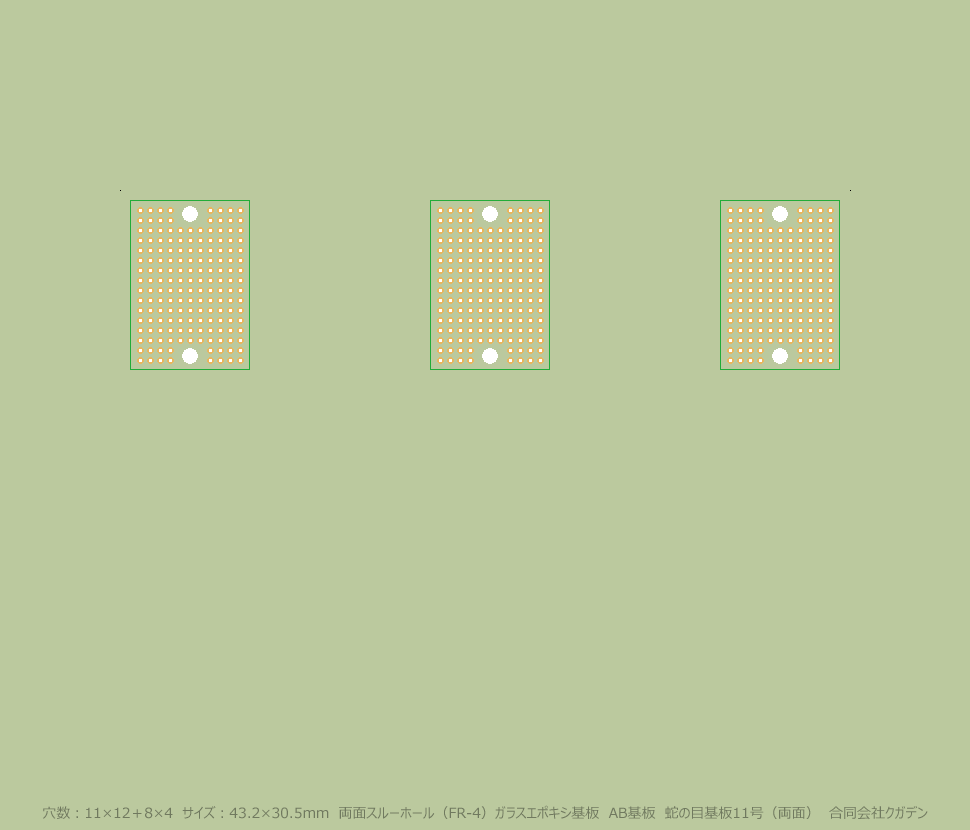

下部に書き込まれている文字は、市販されている基板の名前やサイズや穴数などです。

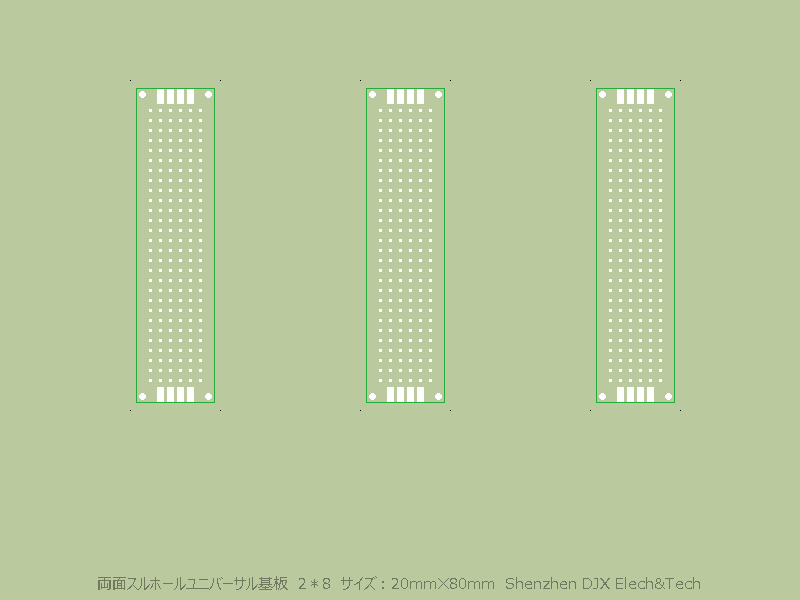

すでに配布している基板画像ばかりですが、枚数が多すぎて使いづらい気がしたので枚数を減らしたものです。





2020年5月10日追加基板だけをZipでまとめたデータ。

boards_20200510.zip

※クリックするとダウンロードされます。




下部に書き込まれている文字は、市販されている基板の名前やサイズや穴数などです。

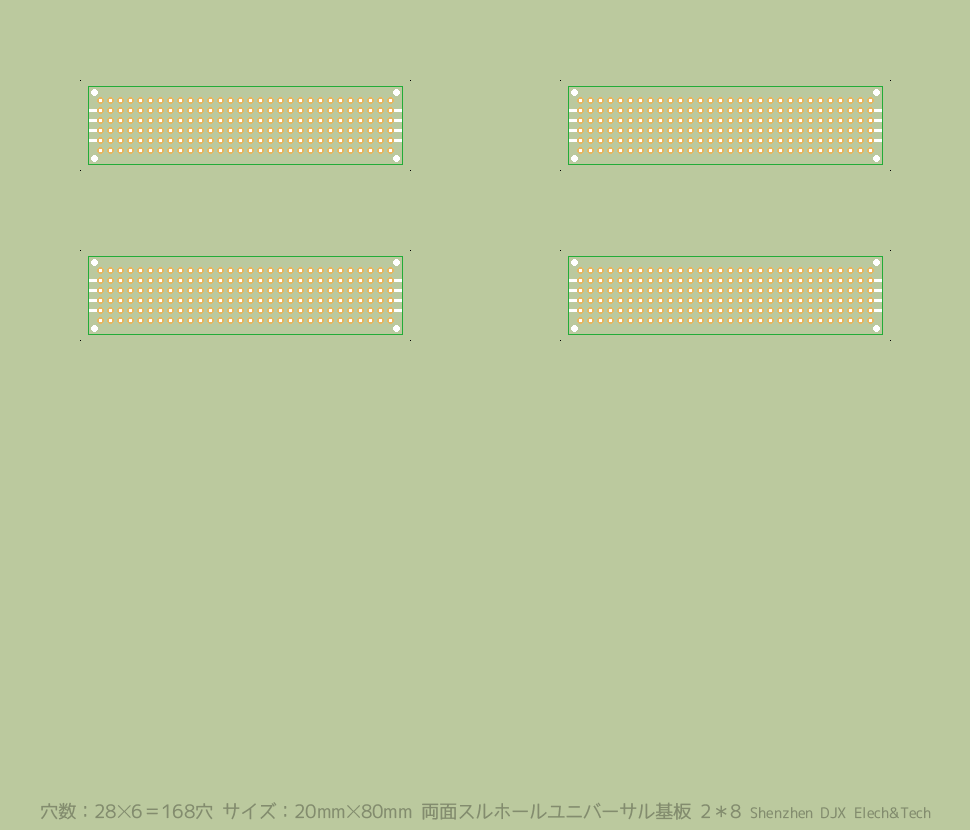

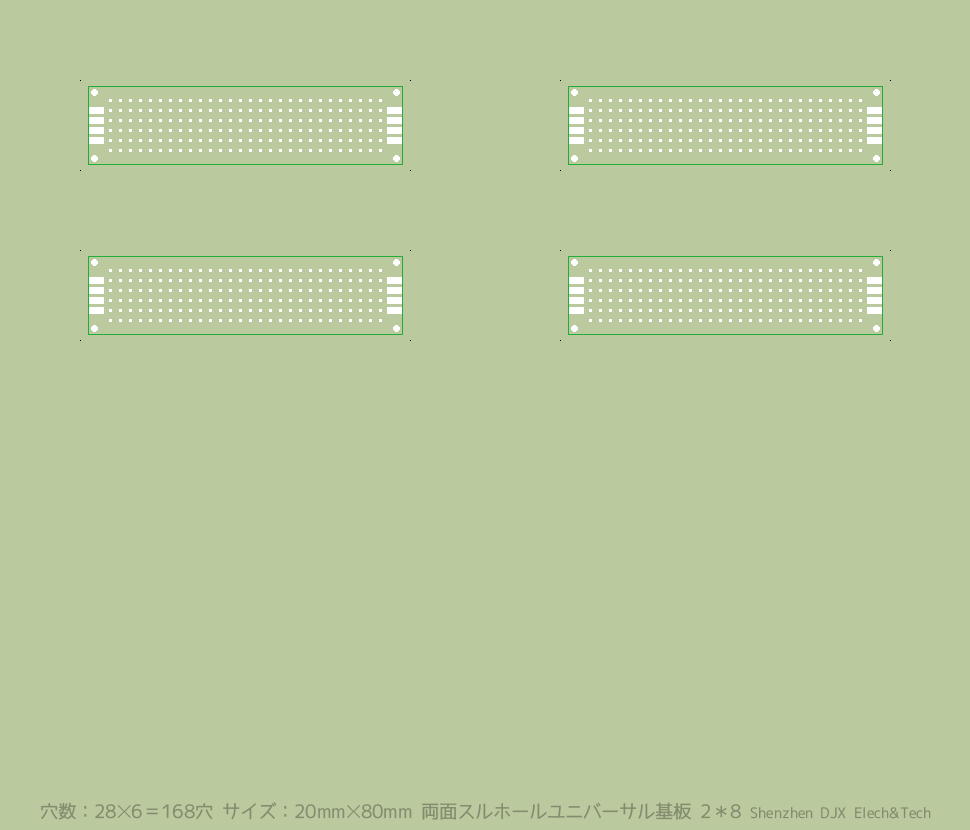

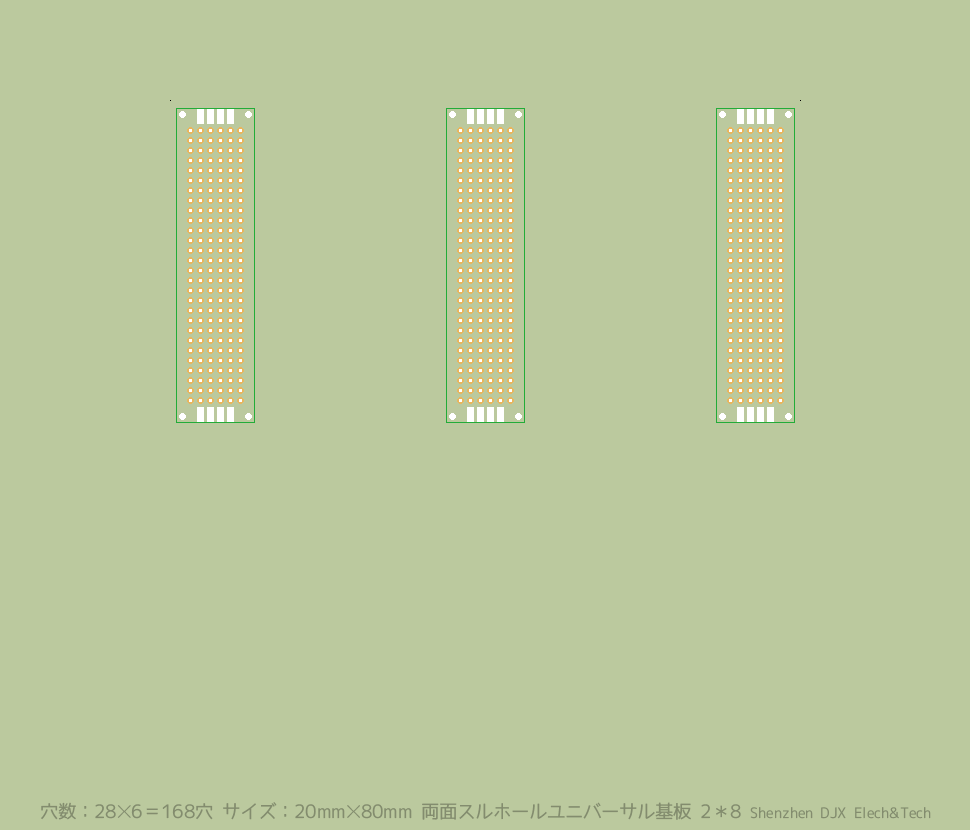

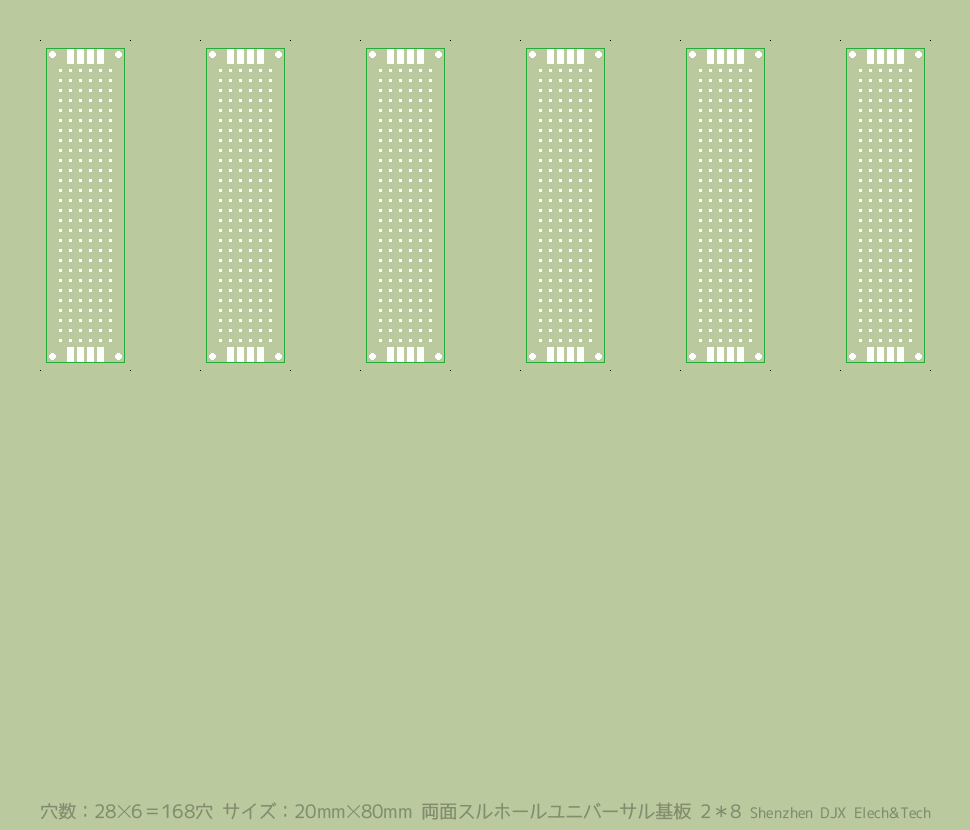

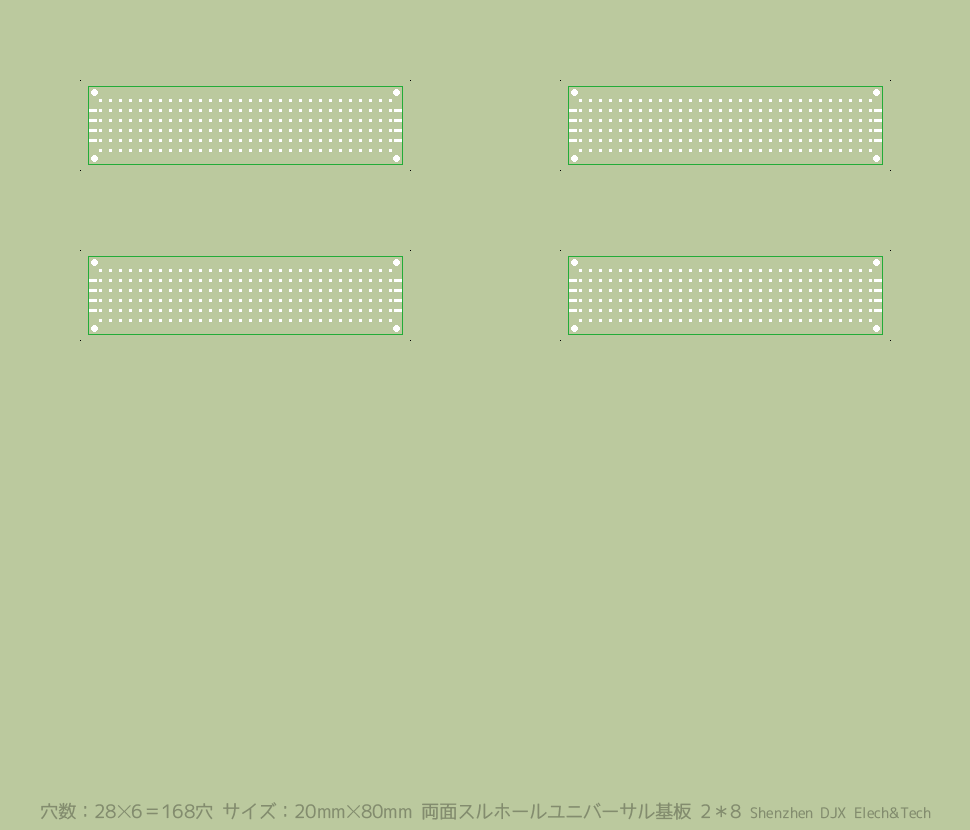

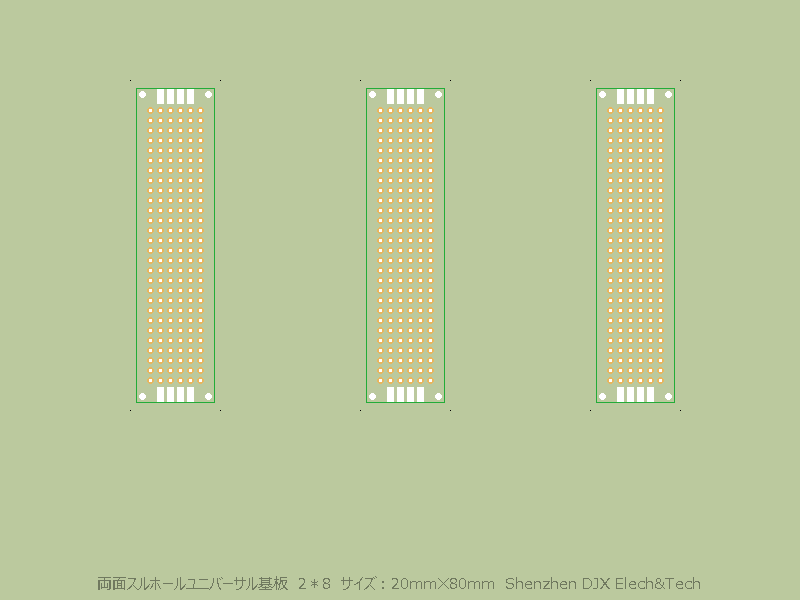

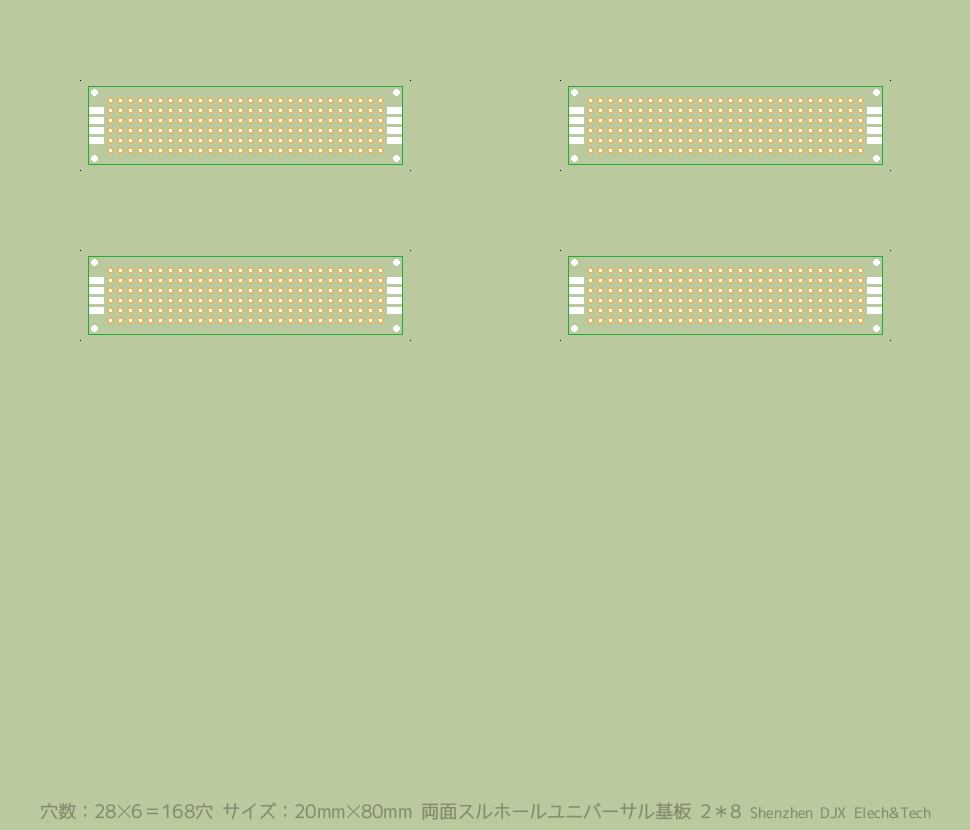

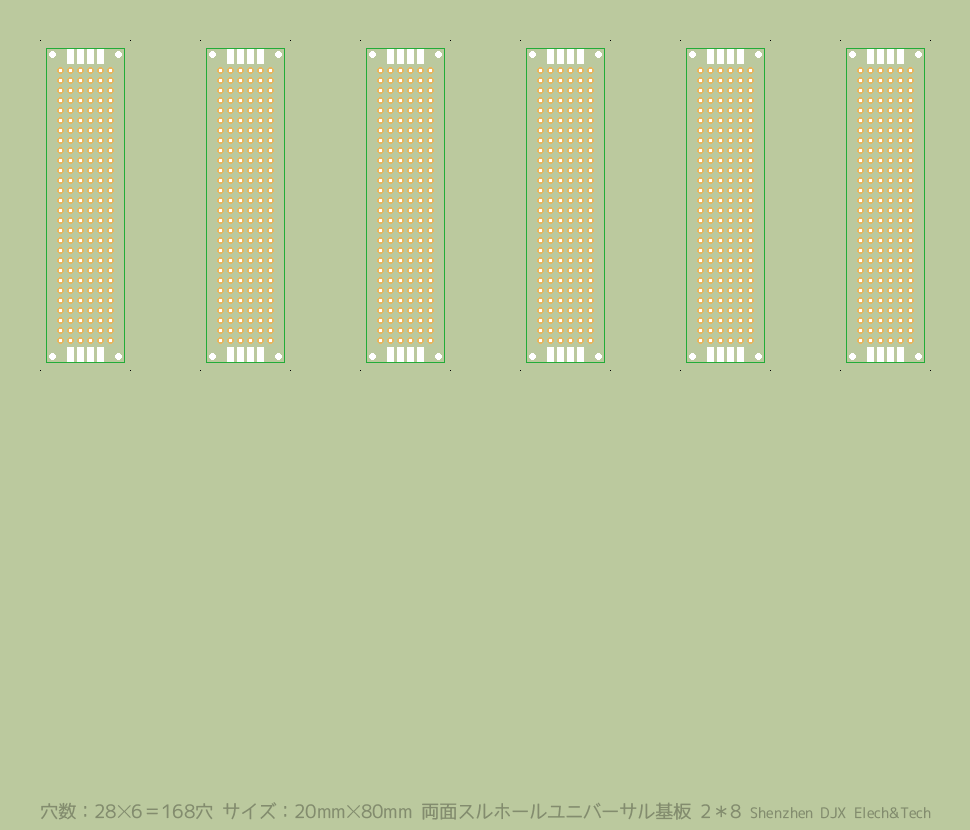

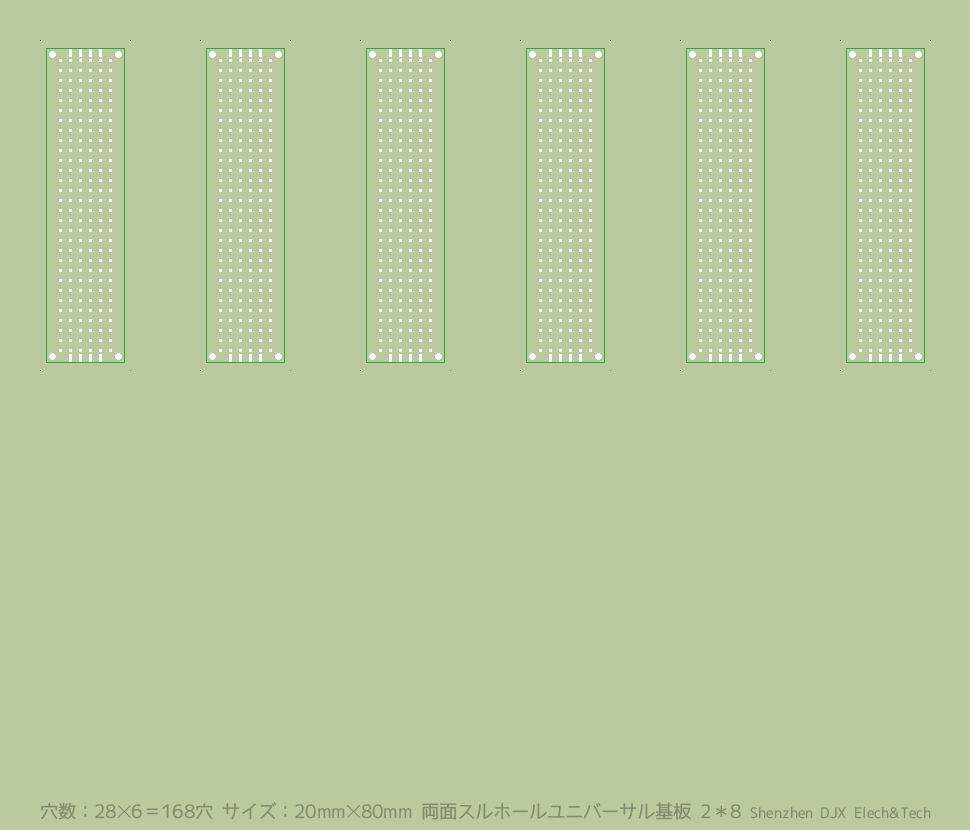

秋月電子「両面スルーホールユニバーサル基板 2*8」

タテ向きとヨコ向きです。

以前に無料配布していた2*8基板ですが、実は28穴ではなく30穴になっていたので、修正しました。





2020年5月6日追加基板だけをZipでまとめたデータ。

boards_20200506.zip

※クリックするとダウンロードされます。

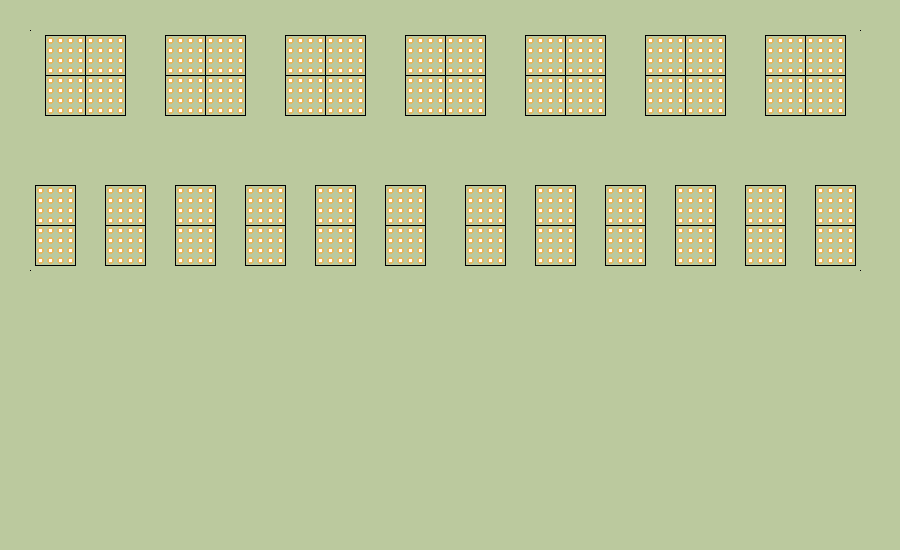

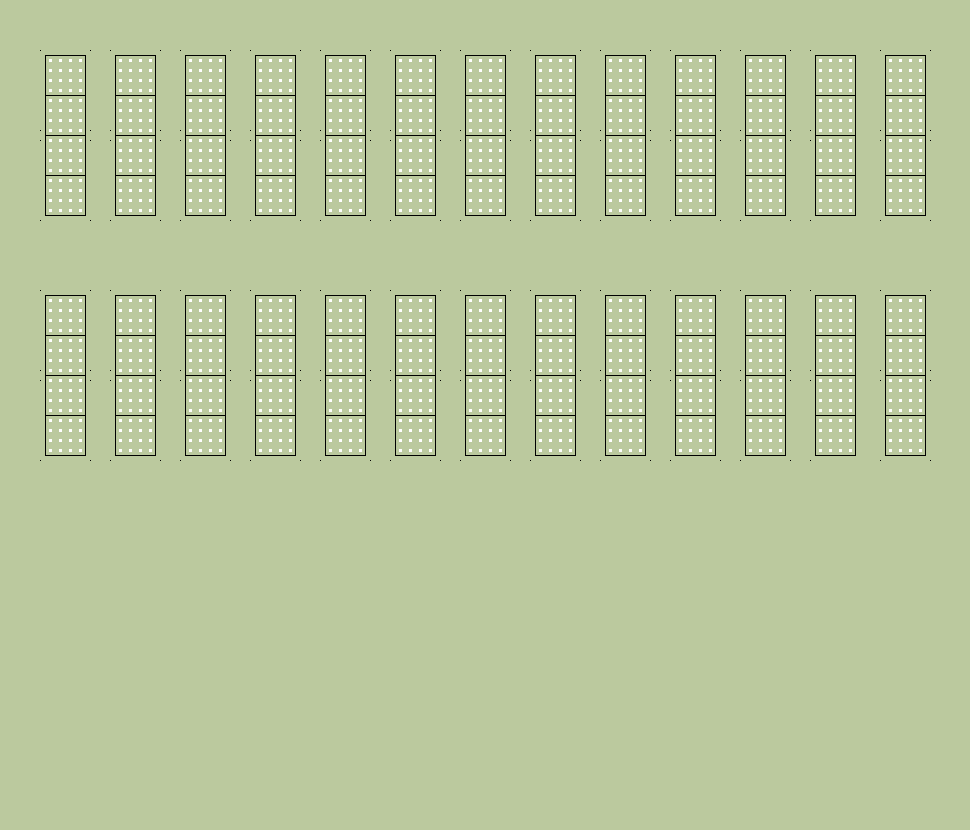

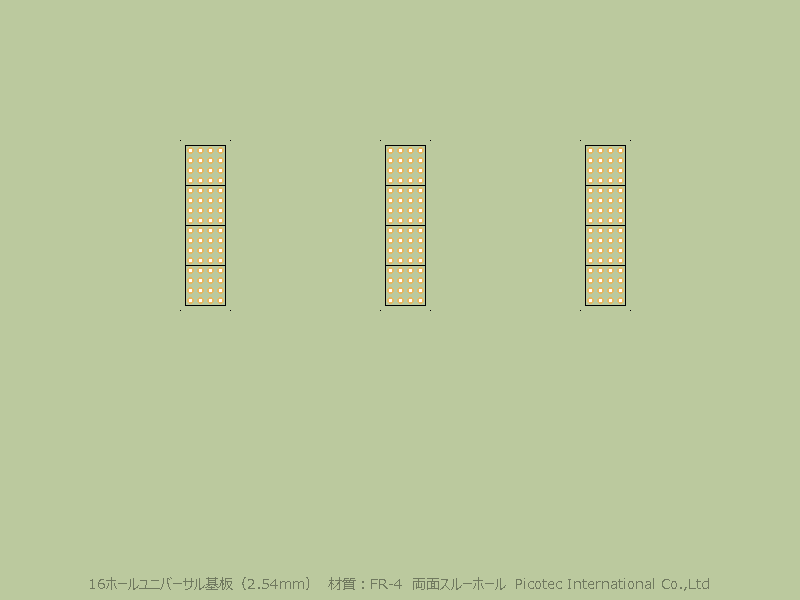

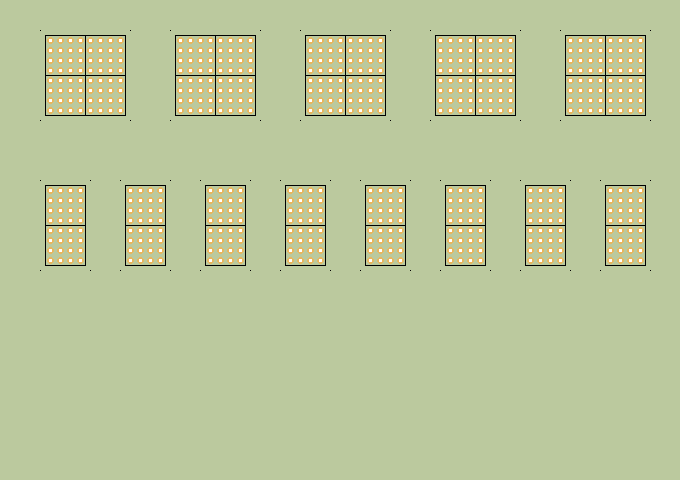

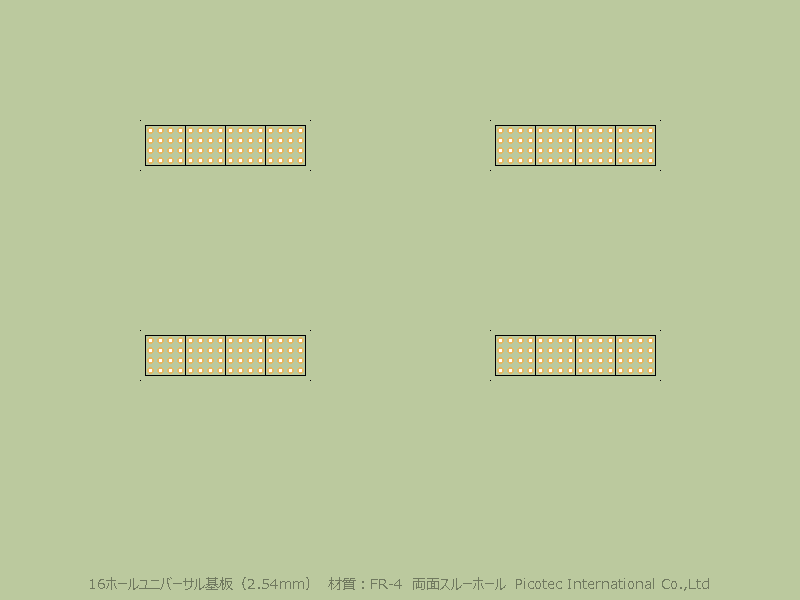

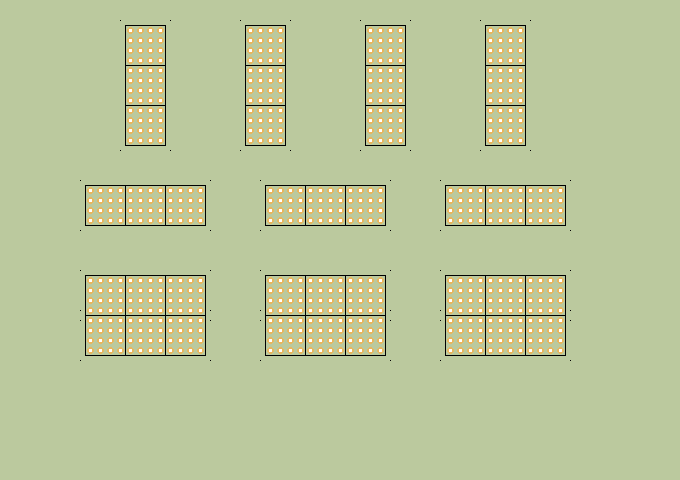

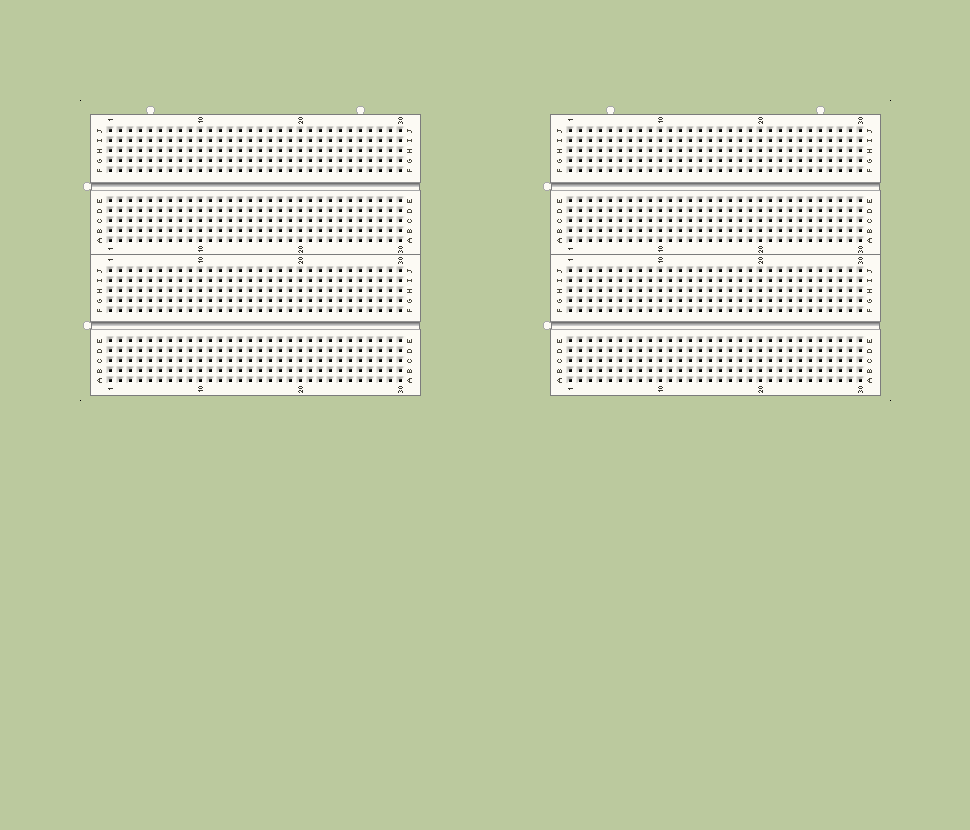

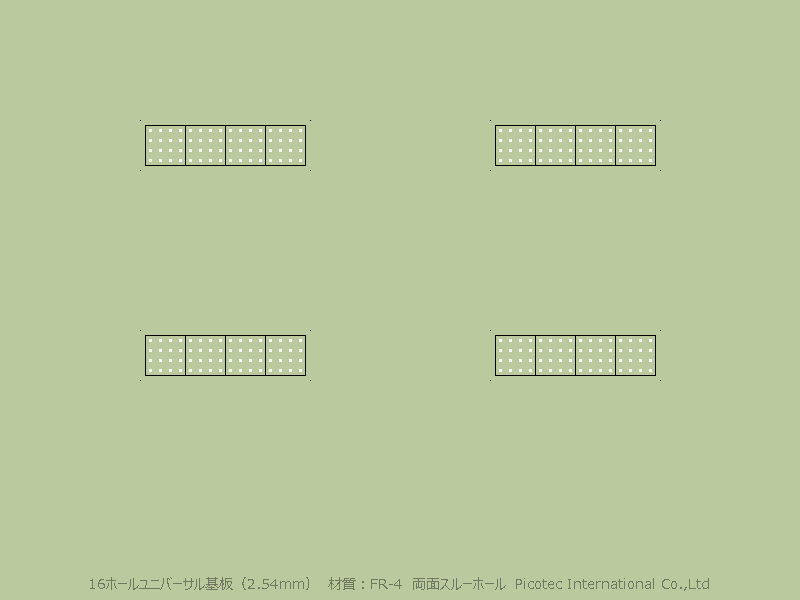

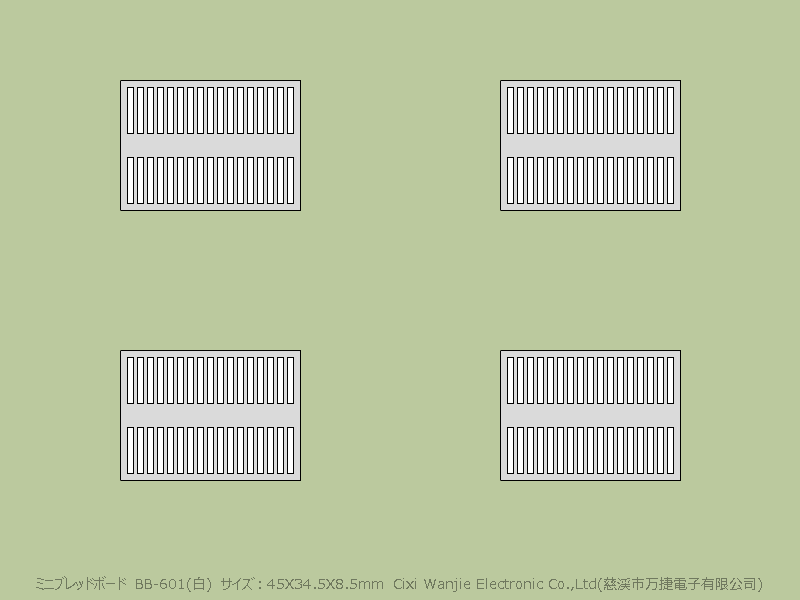

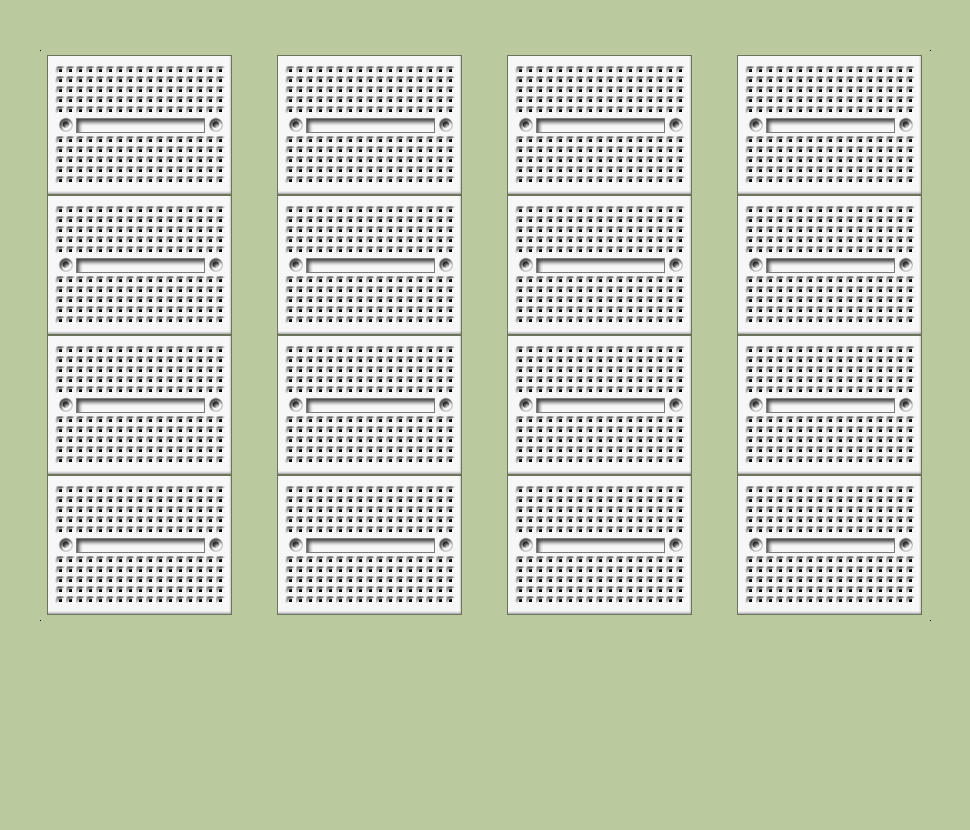

今回追加した基盤は主に7セグをブレッドボードで使いたいと思ったので作った基盤画像です。

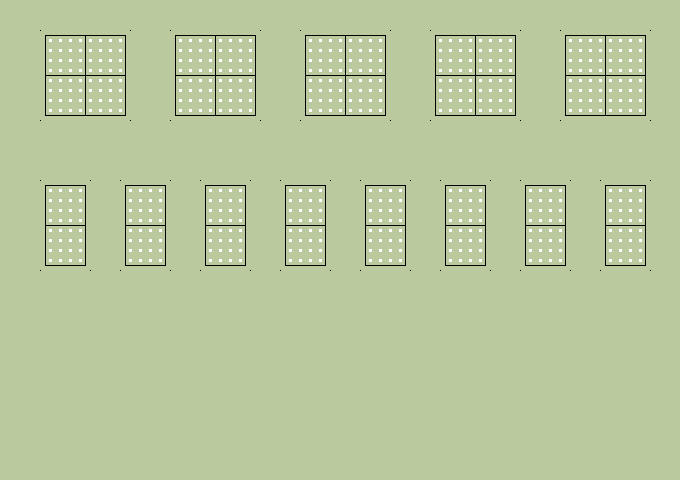

メインボードだけを上下2連結した物は、Amazonで5枚1セットで販売されているものを実際に購入して使っています。

上下4連結した物は、Amazonで10枚1セットで販売されているものを実際に購入して、その都度必要な枚数だけ連結して使用しています。(横に連結していないのは、実物ではピン穴が2.54mmピッチにならないからです)




2018年6月9日追加基板だけをZipでまとめたデータ。

boards_20180609.zip

※クリックするとダウンロードされます。

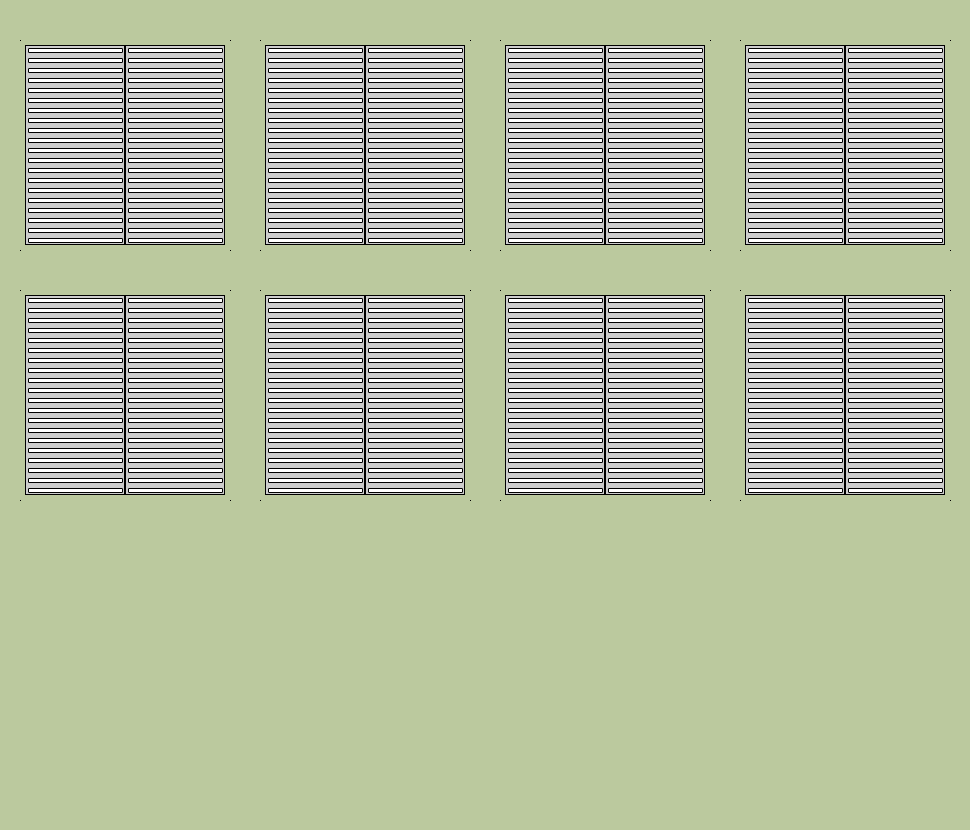

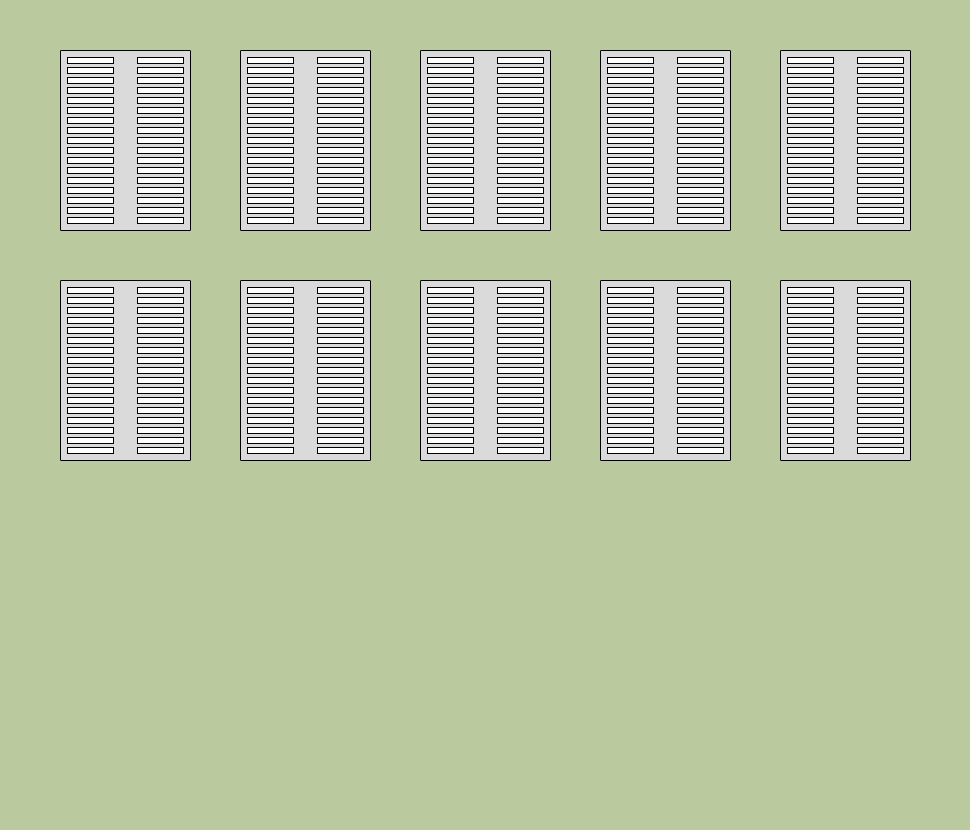

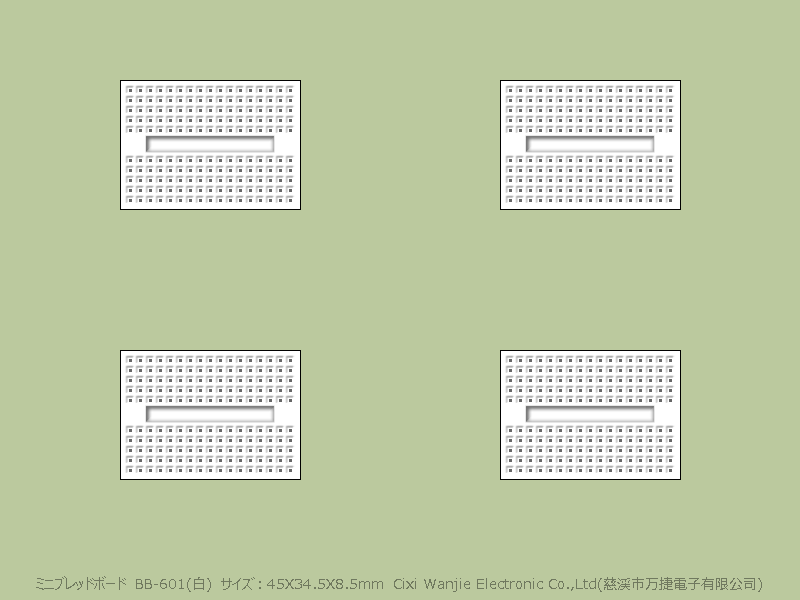

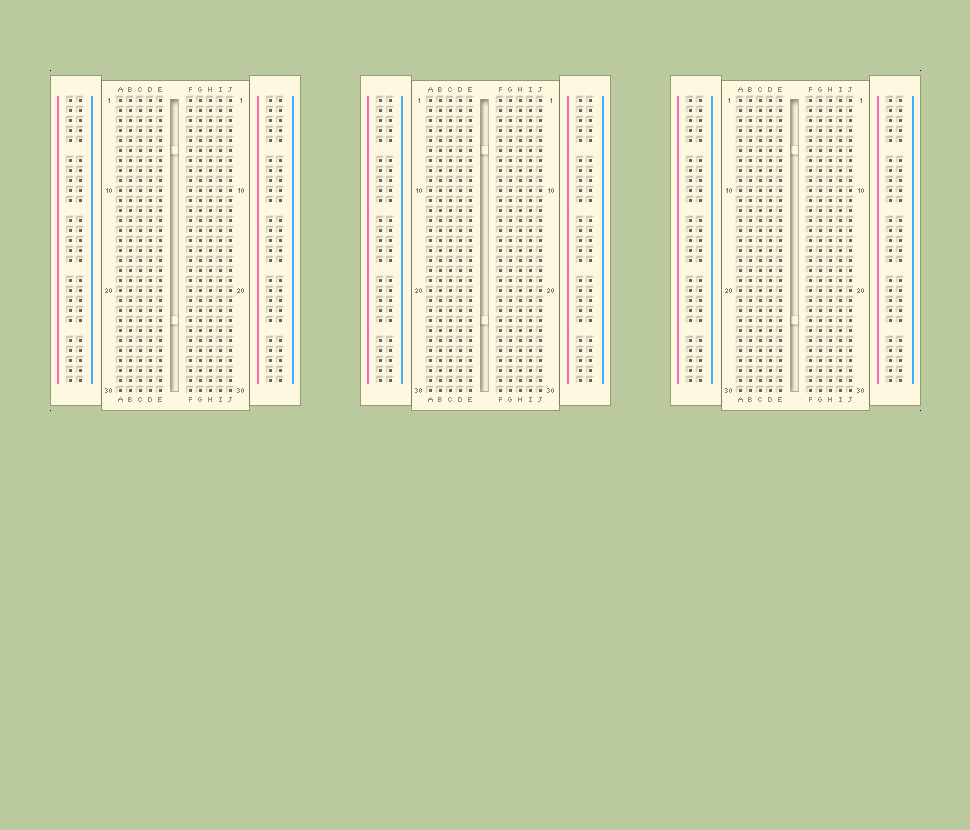

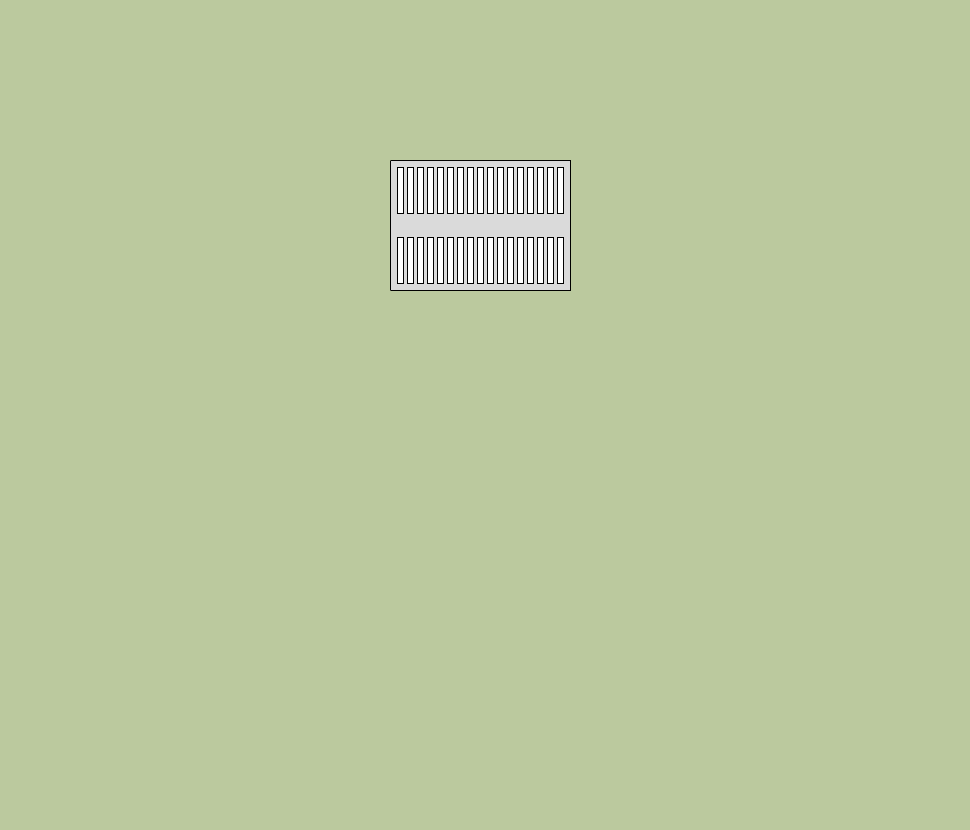

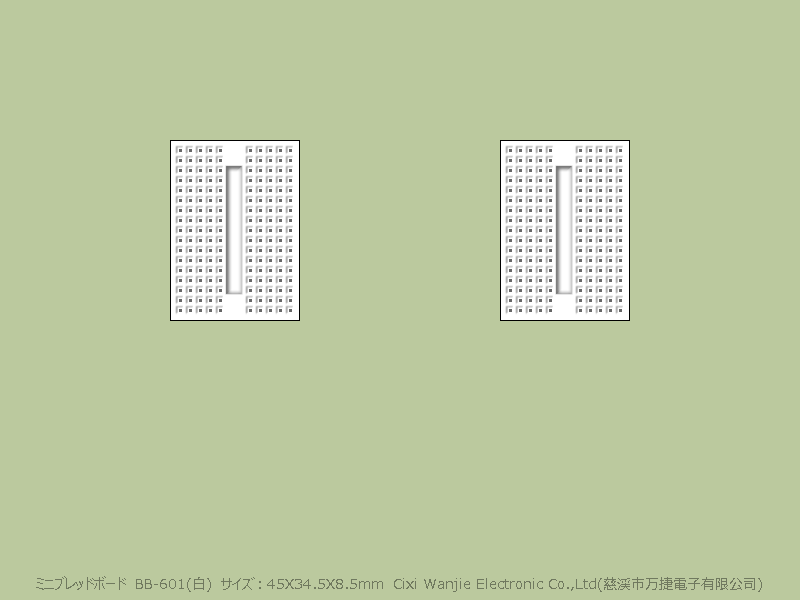

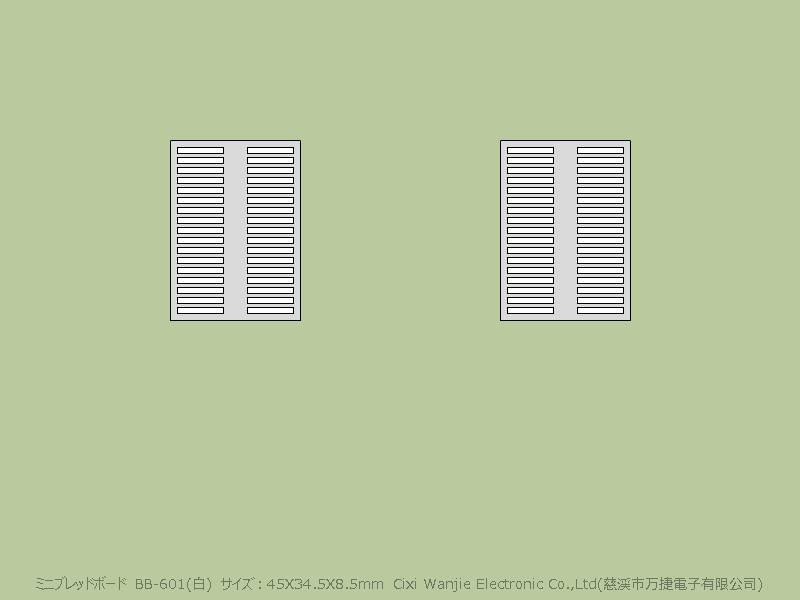

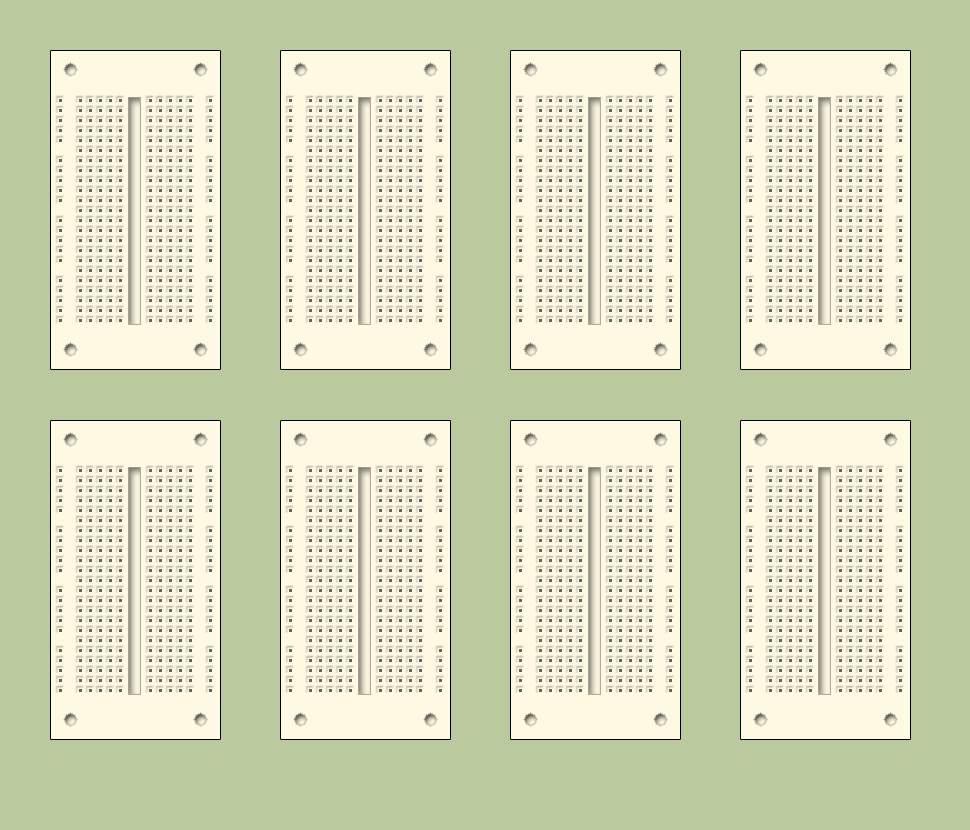

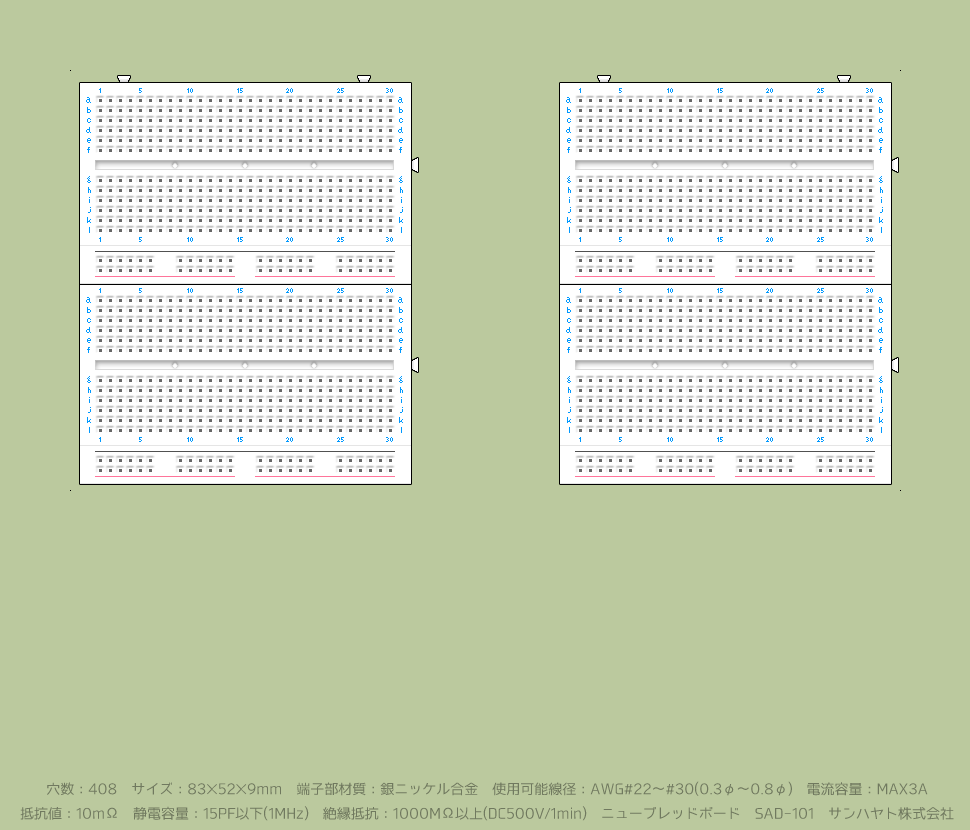

私が所有しているブレッドボード2種を追加しました。

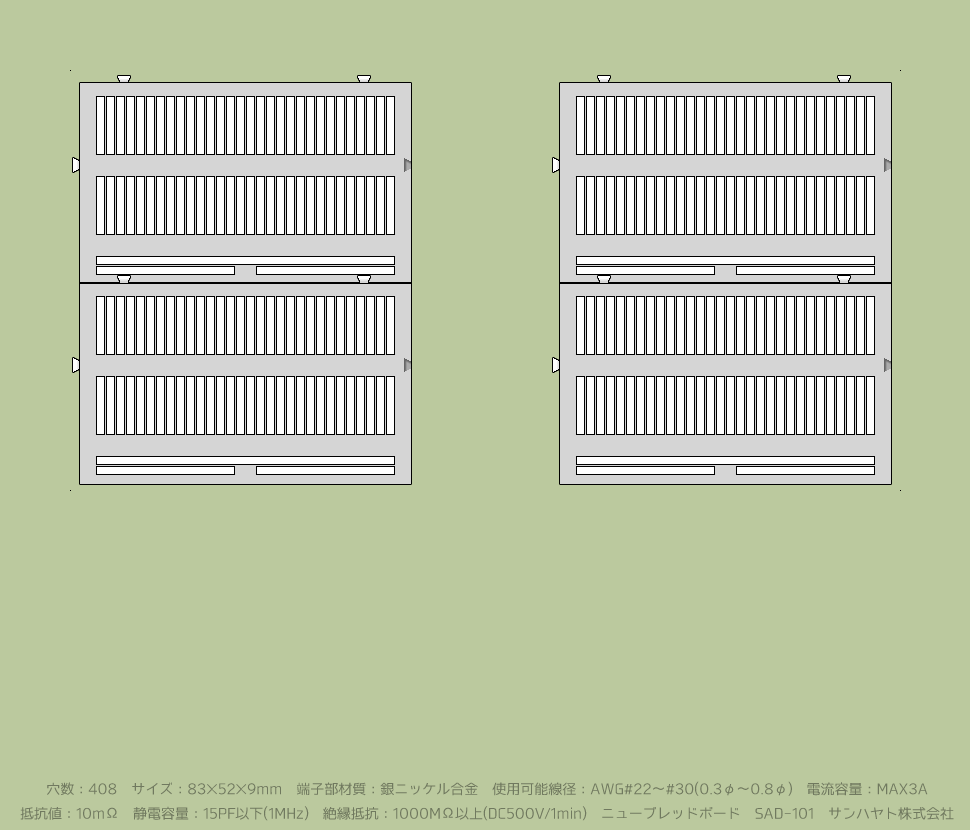

サンハヤトの6穴ブレッドボードを配置の関係で2連結にしてあります。

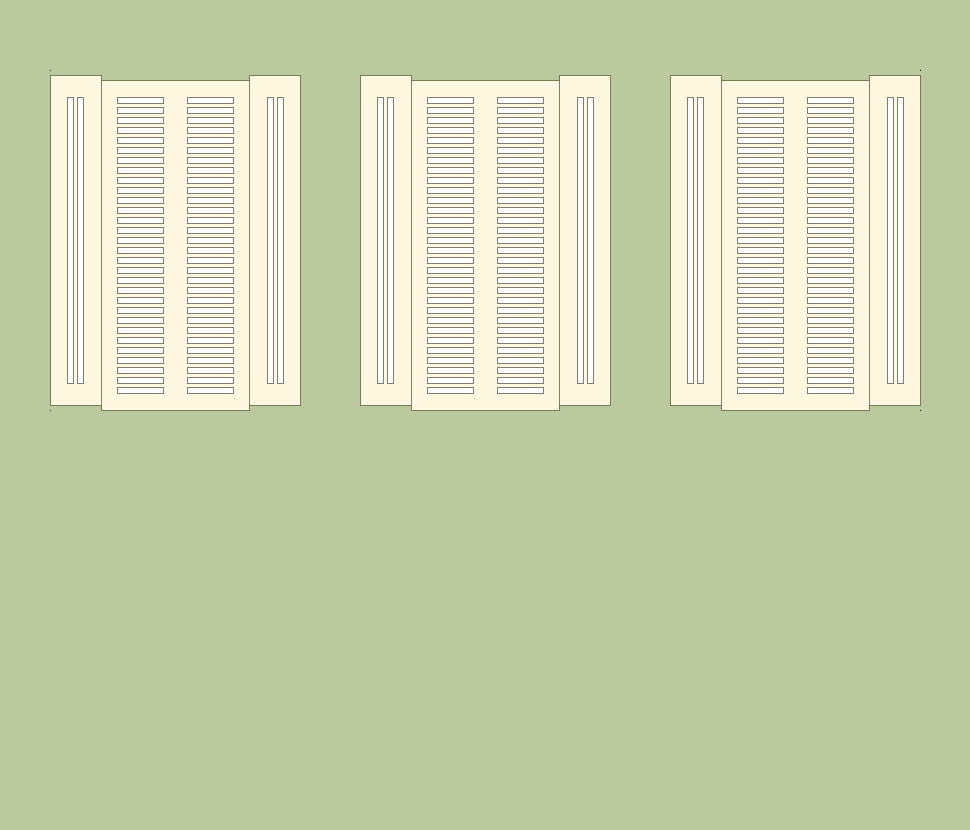

もうひとつは秋月電子で購入したBB-801P(だと思います。数年前に購入した物なのではっきり断言できない)

PasS上での配線の関係で電源ライン穴をわざとずらして他の穴と揃えてあります。


※下部に書き込まれている文字は、市販されている基板の名前やサイズや穴数などです。




2018年5月12日追加基板だけをZipでまとめたデータ。

boards_20180512.zip

※クリックするとダウンロードされます。





作り直しました。

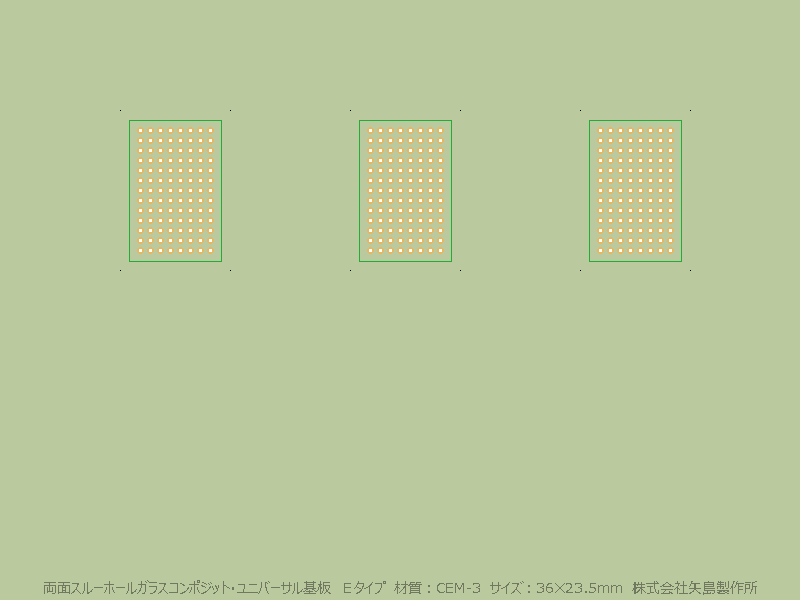

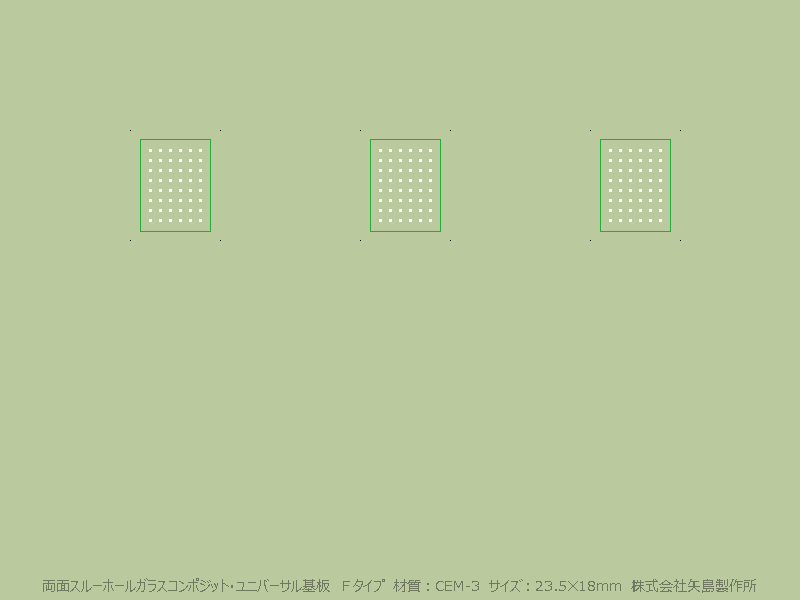

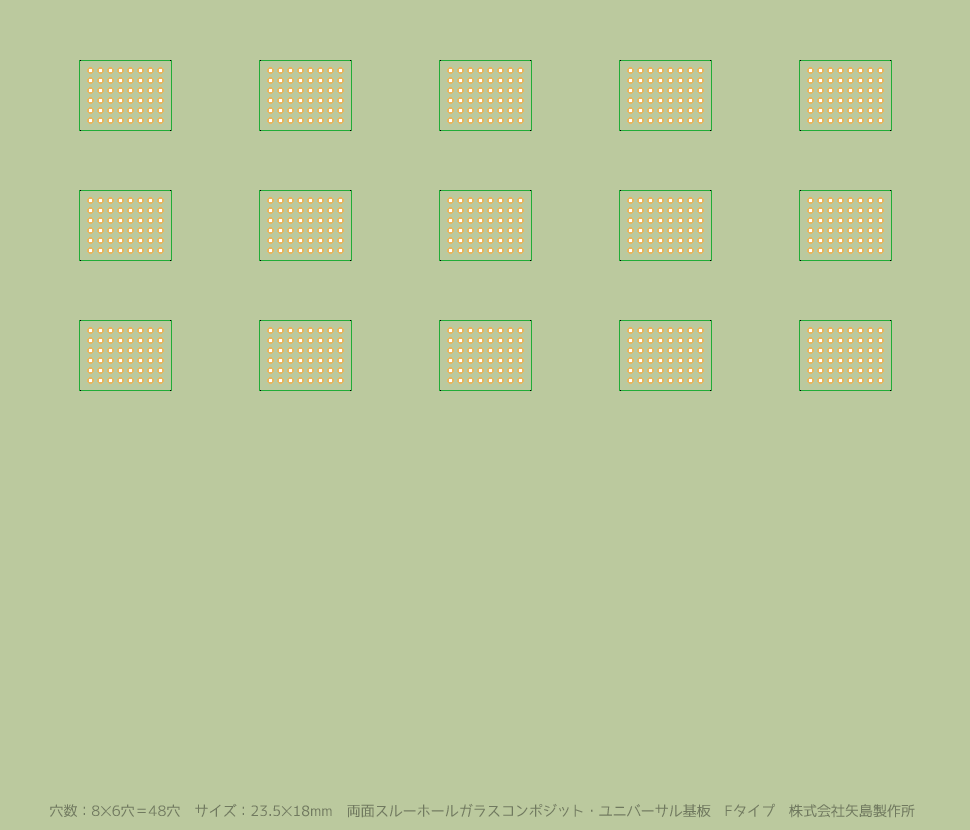

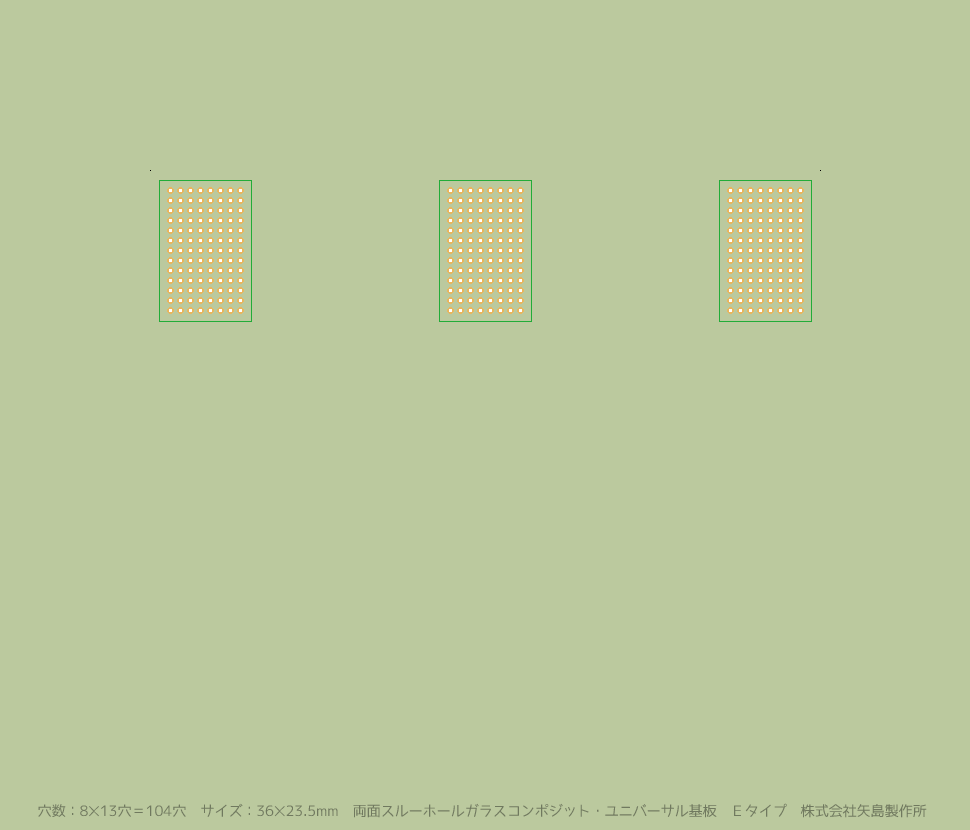

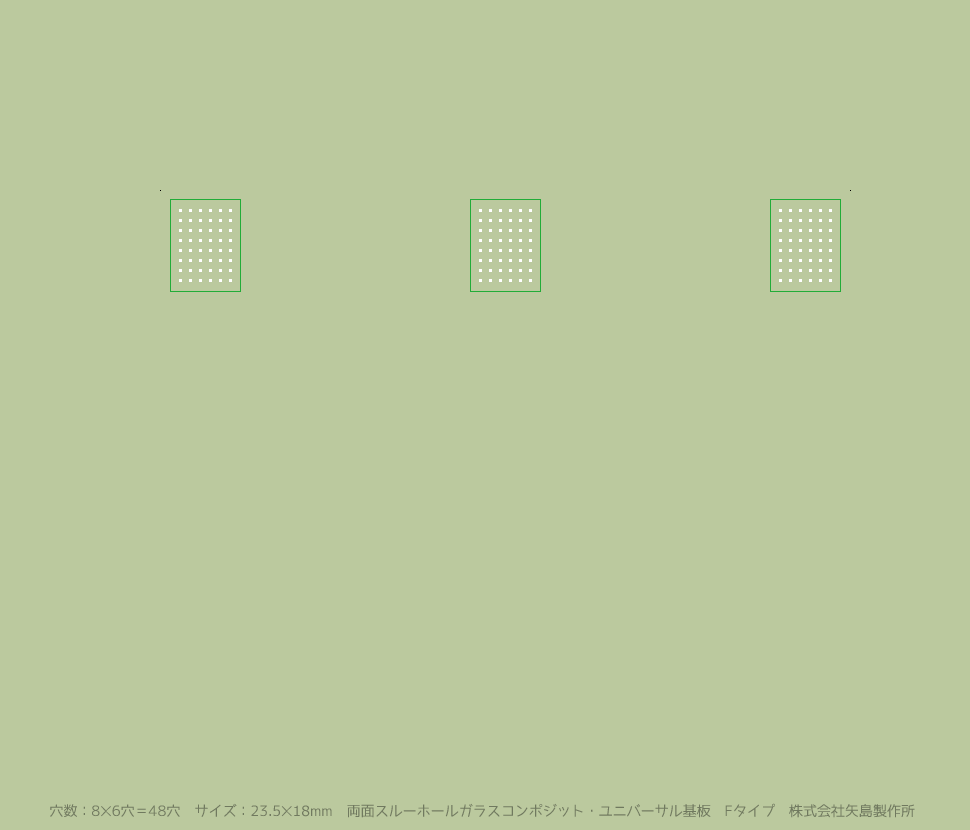

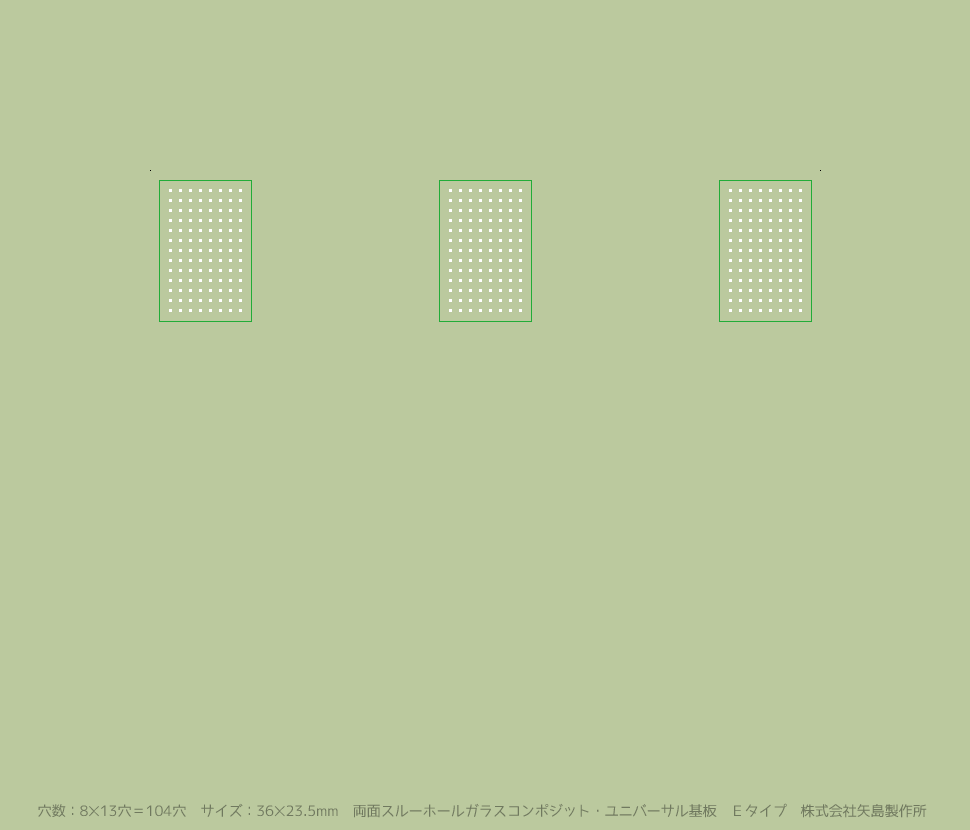

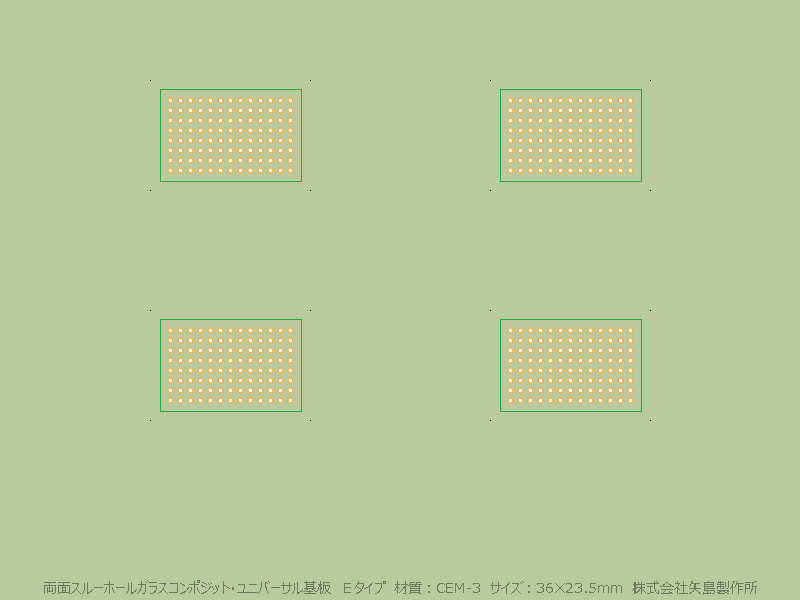

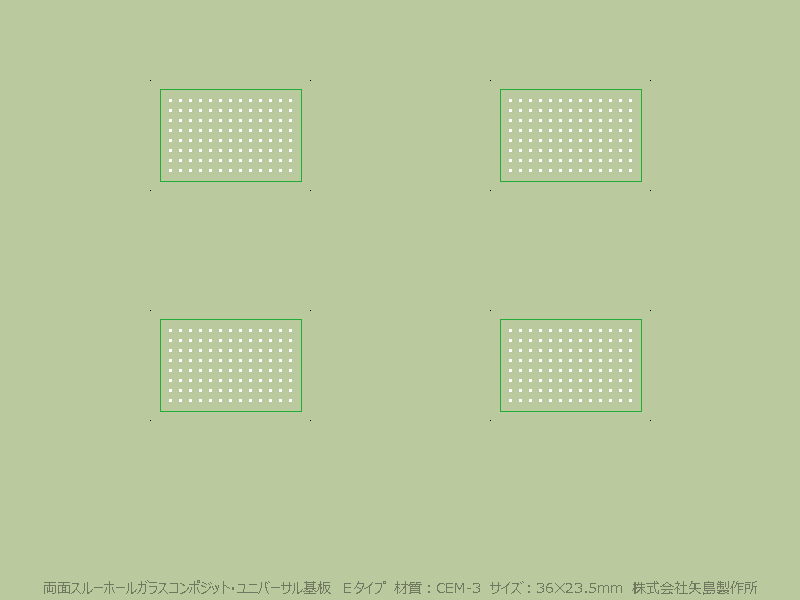

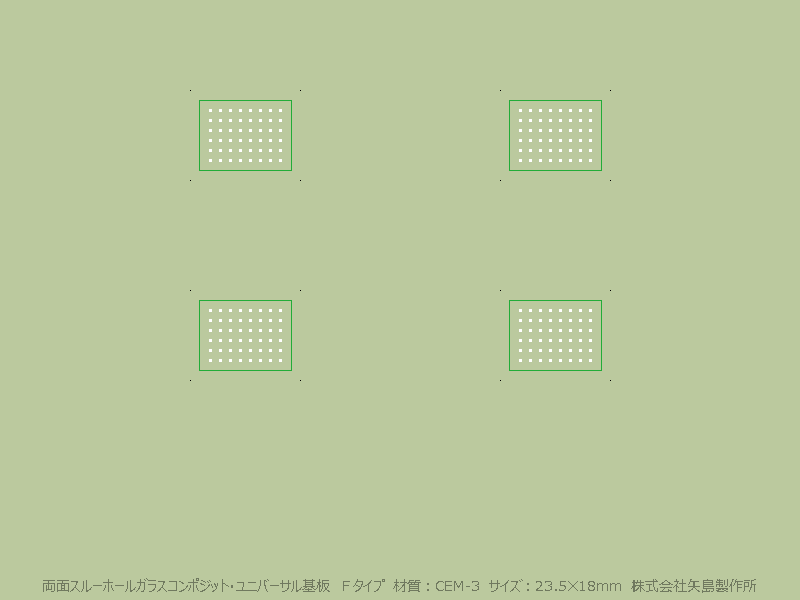

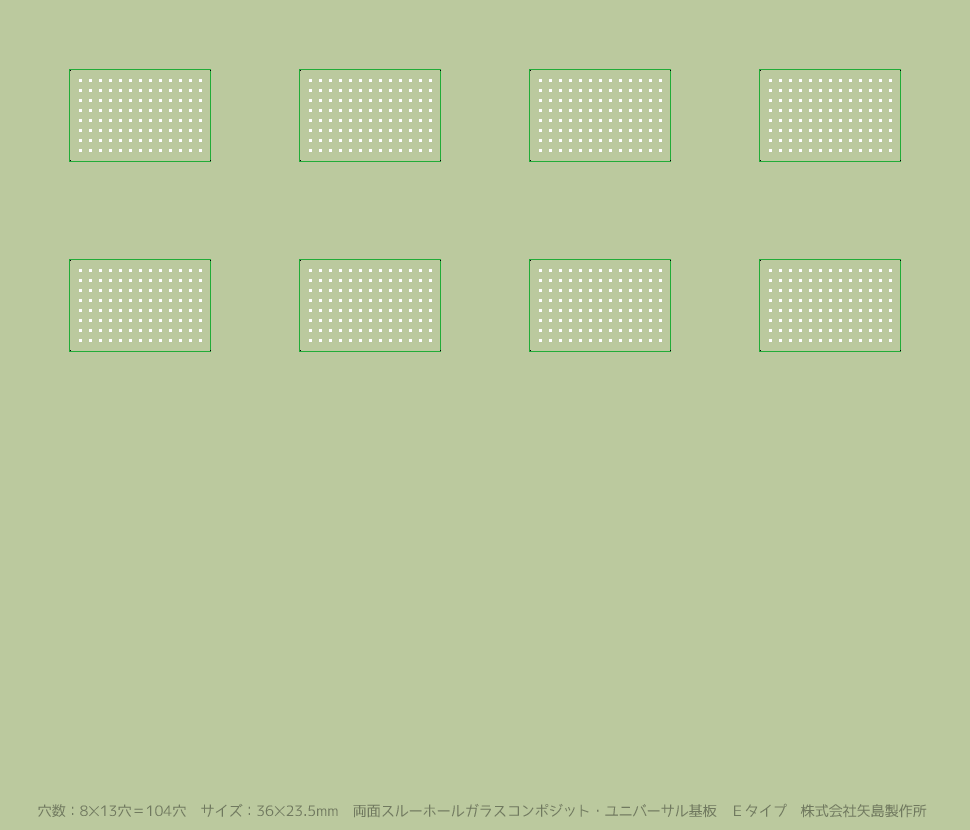

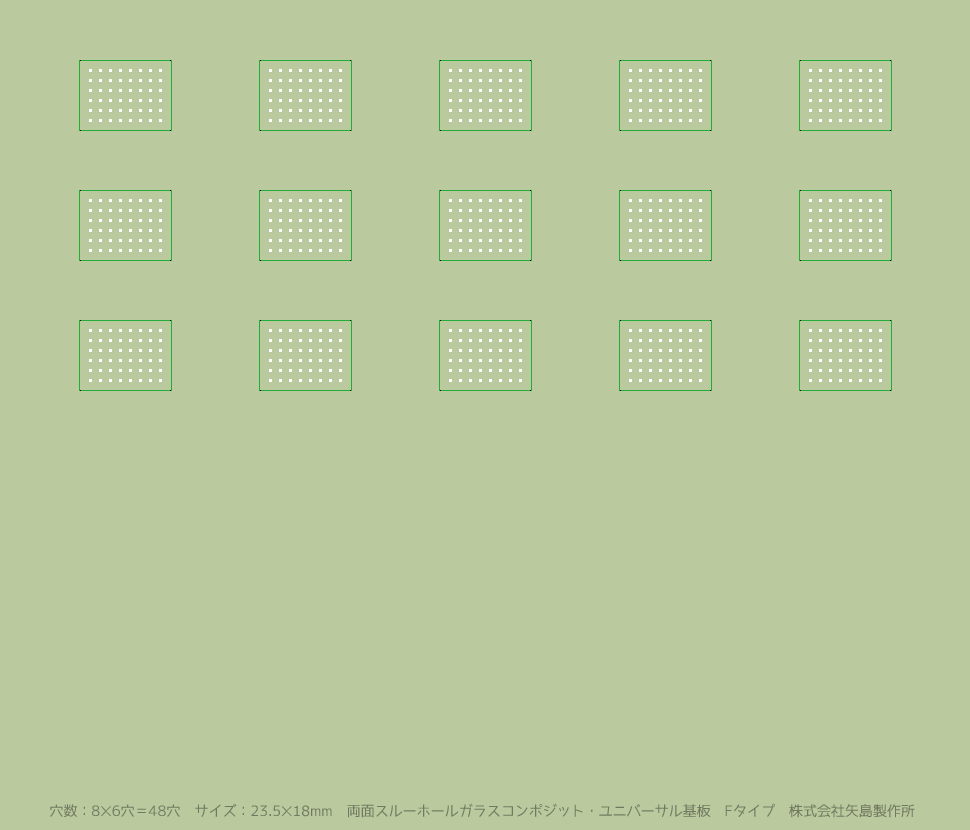

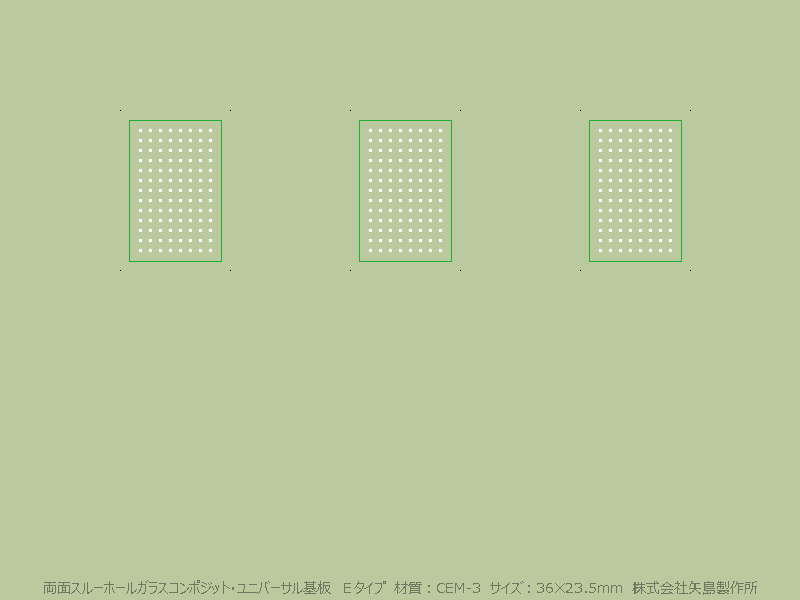

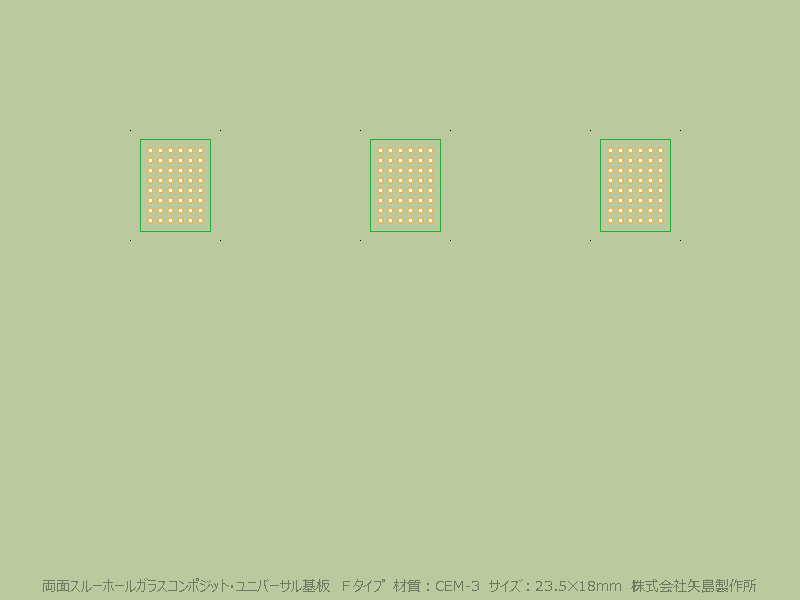

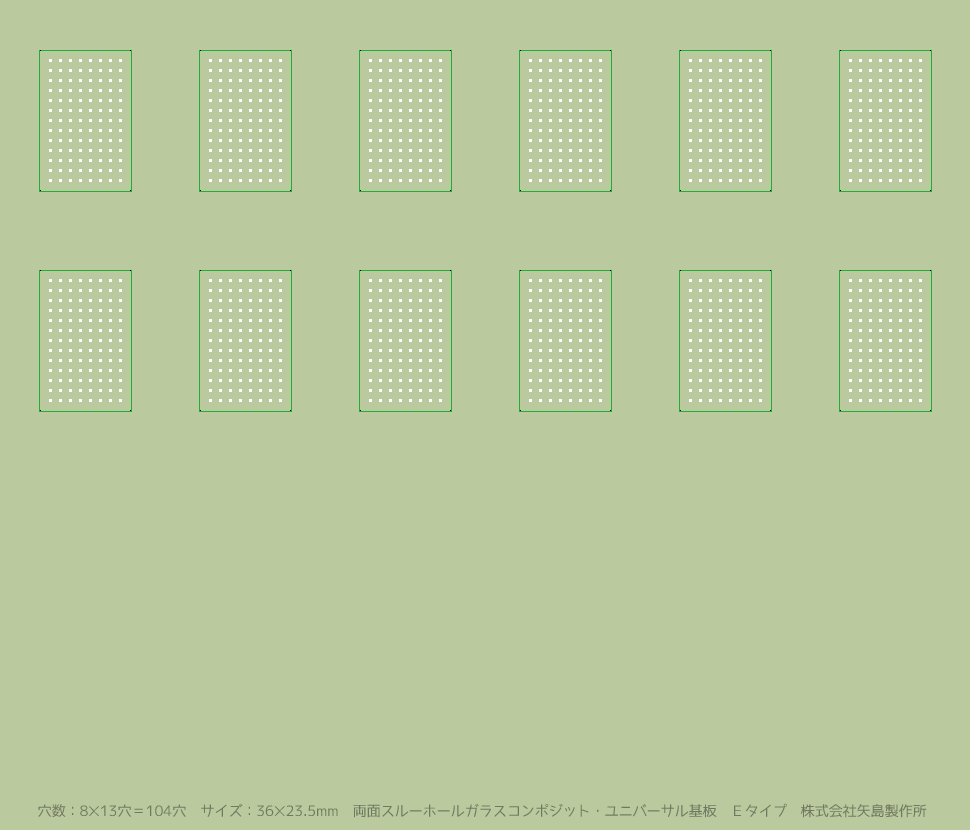

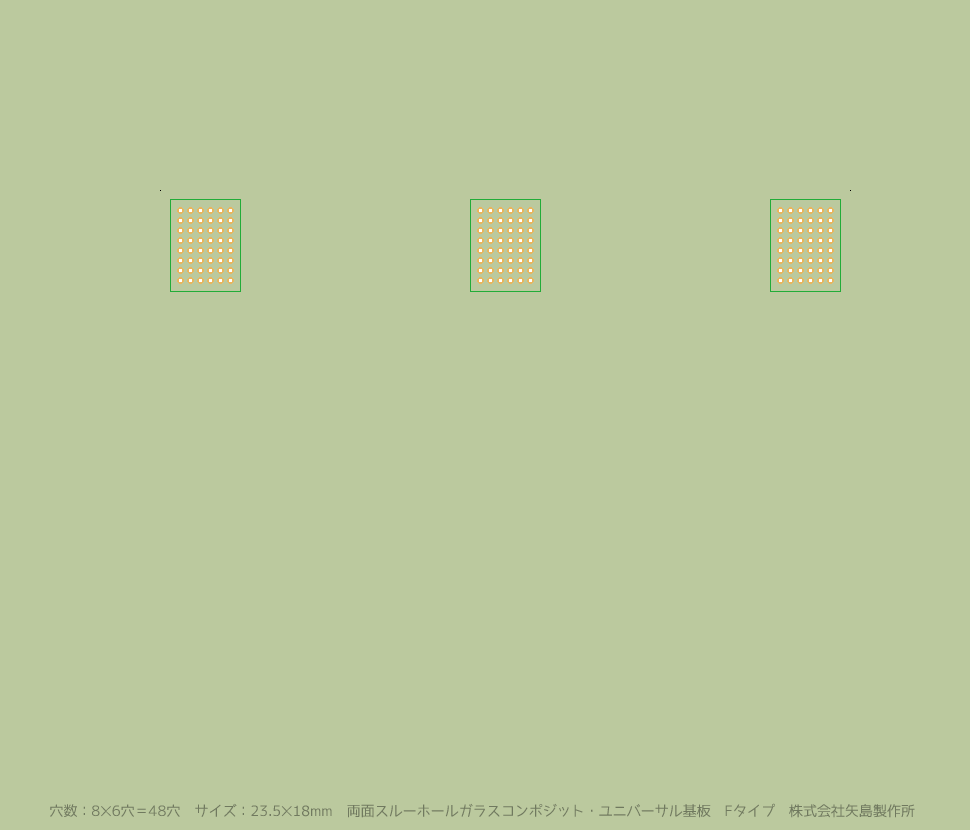

秋月電子で最近発売された小型基板2種類(EタイプFタイプ)。

すでに2017年12月15日に追加していましたが、「穴数だけでなく基板の大きさもリアルサイズにした方がよい感じ」だったので作り直しました。


※下部に書き込まれている文字は、市販されている基板の名前やサイズや穴数などです。





2018年2月19日追加基板だけをZipでまとめたデータ。

boards_20180219.zip

※クリックするとダウンロードされます。




下部に書き込まれている文字は、市販されている基板の名前やサイズや穴数などです。

秋月電子で発売された自分が使う可能性のある小型基板2種類(両面スルーホールユニバーサル基板 2*8両面スルーホールユニバーサル基板 3*7)だけをPasS用基板画像にしました。

タテ向きとヨコ向きです。





2018年2月16日追加基板だけをZipでまとめたデータ。

boards_20180216.zip

※クリックするとダウンロードされます。




下部に書き込まれている文字は、市販されている基板の名前やサイズや穴数などです。

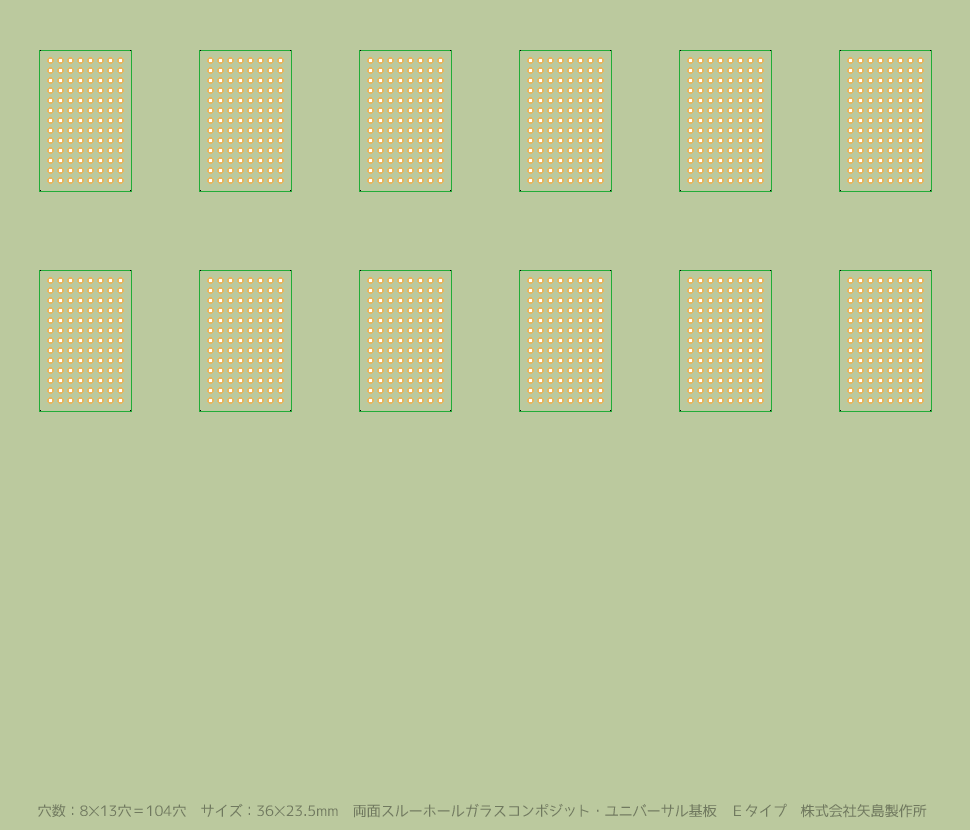

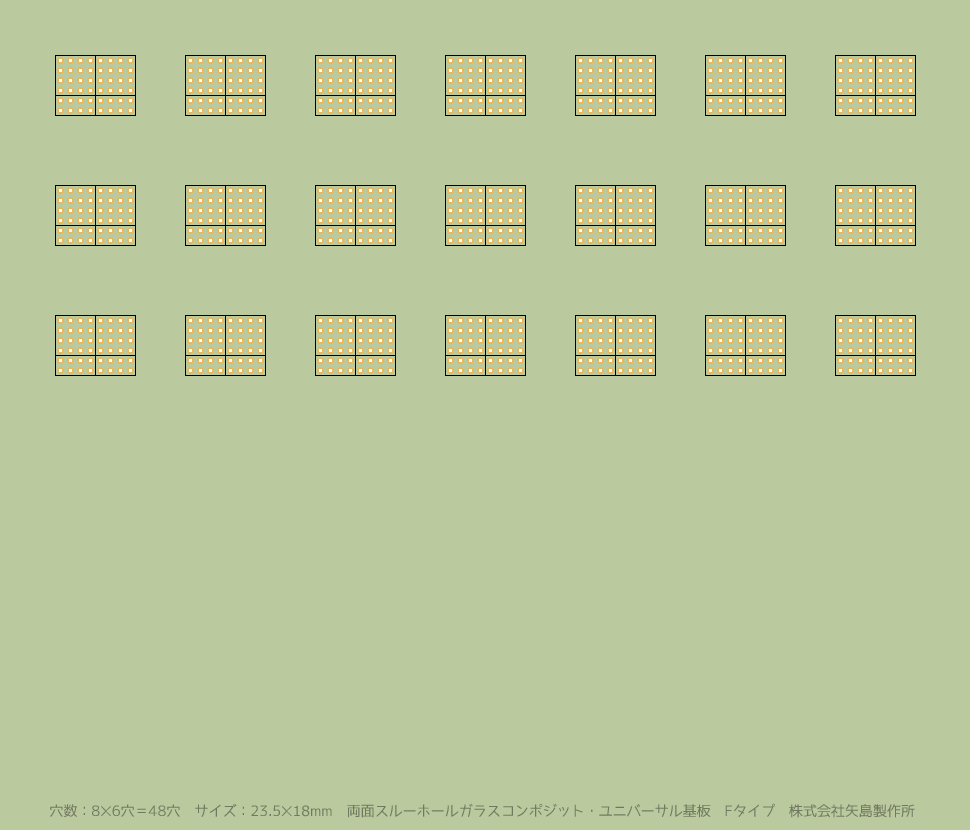

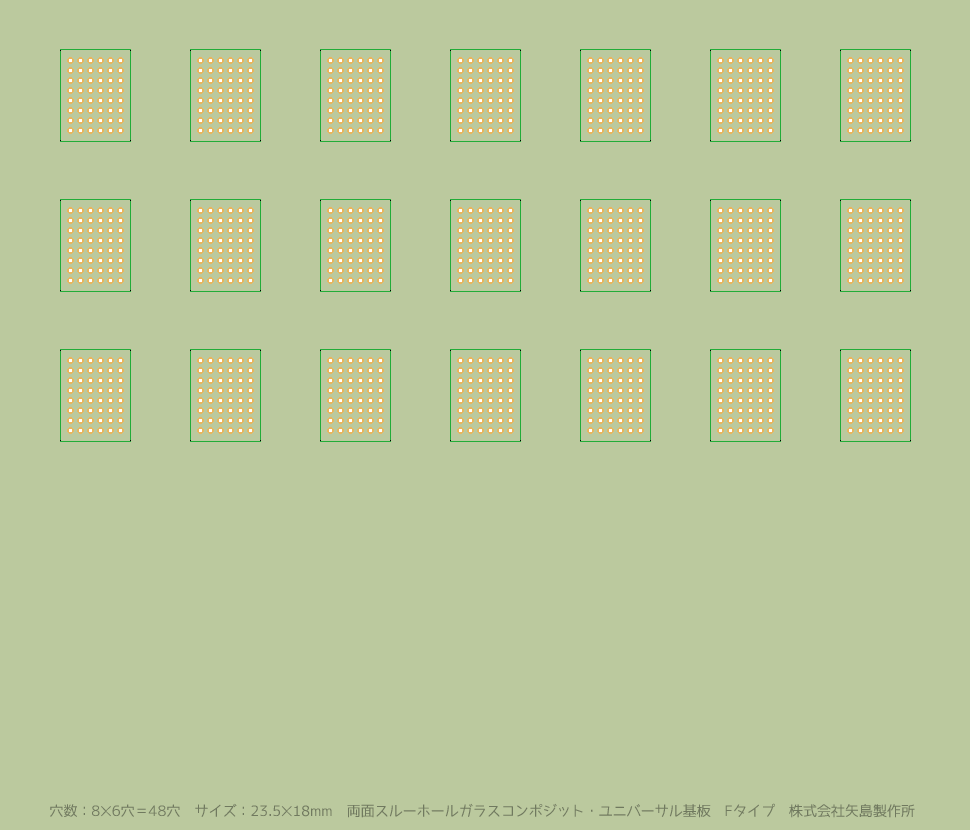

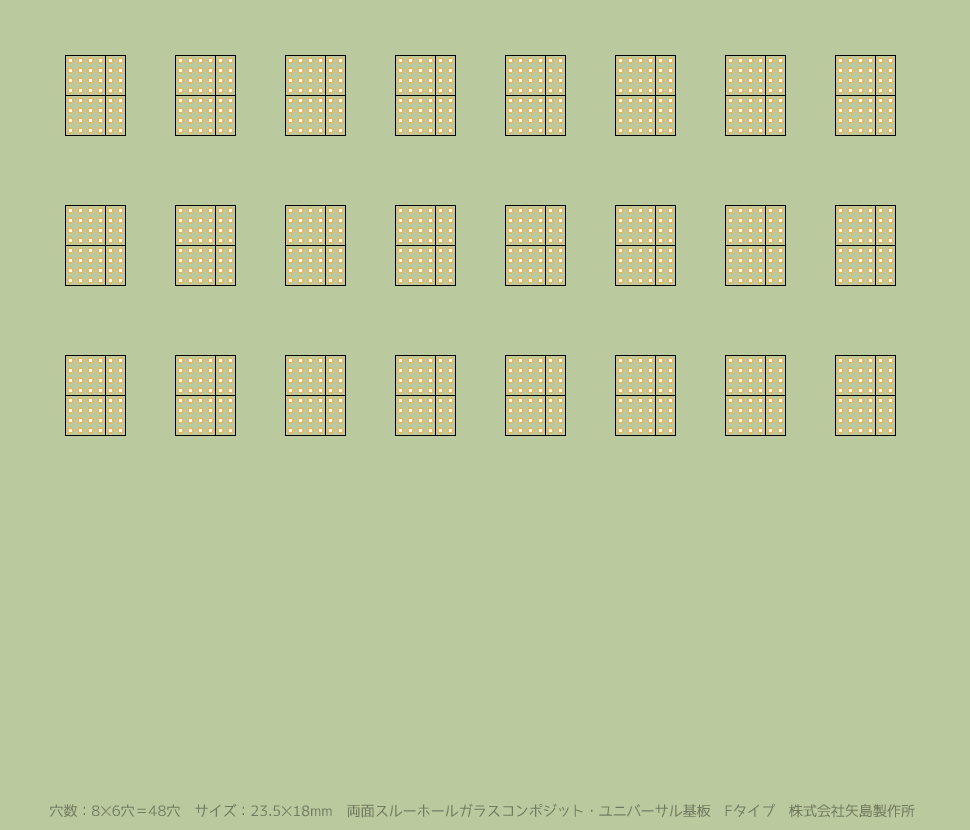

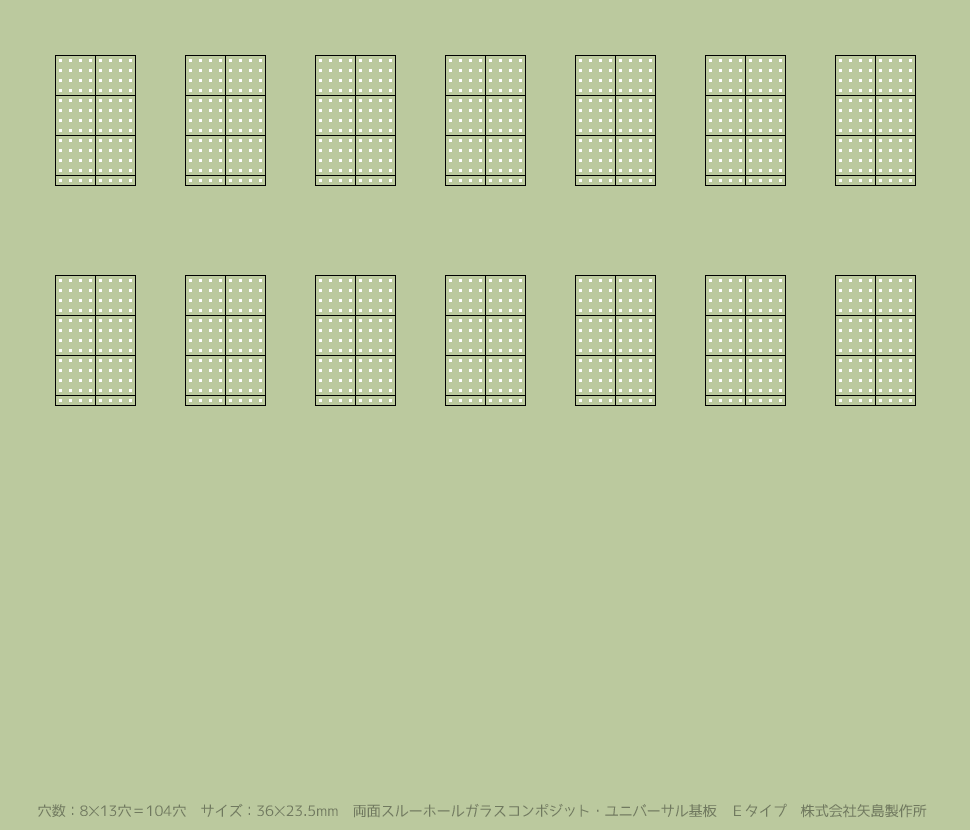

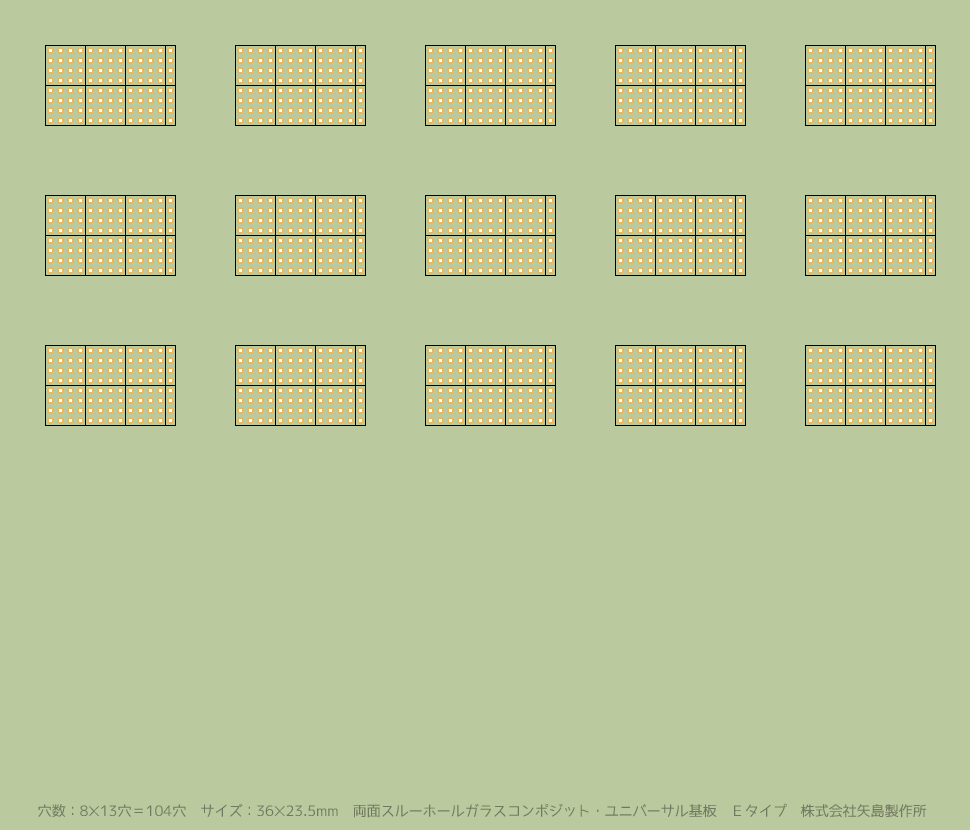

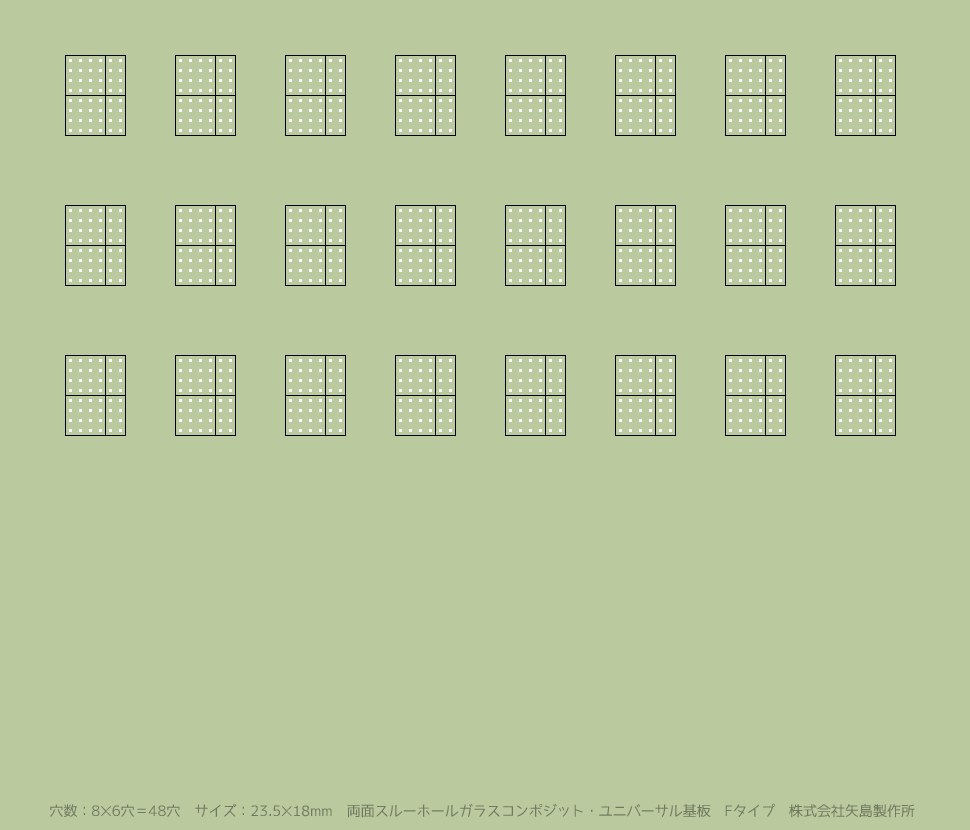

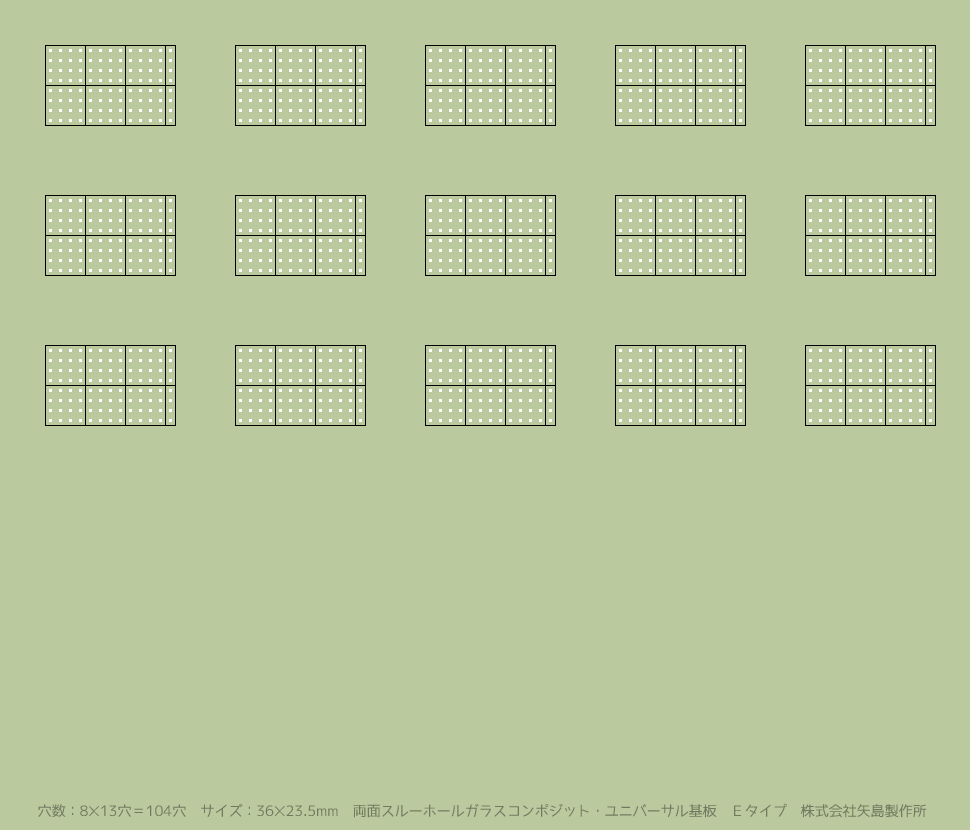

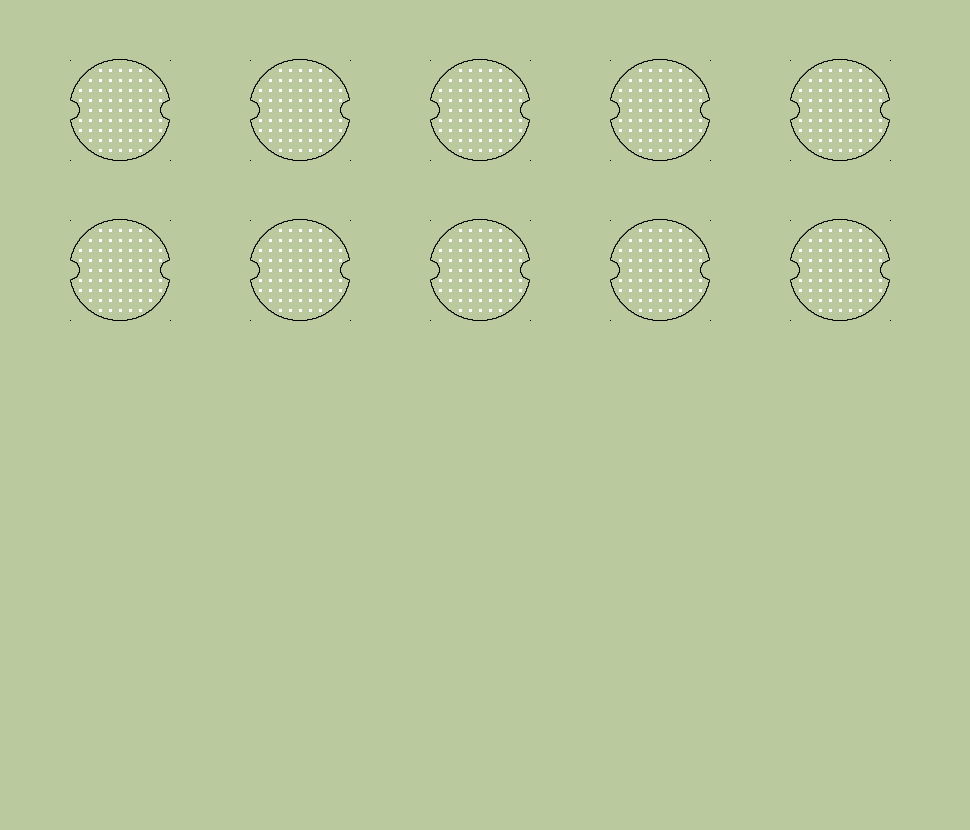

秋月電子で発売された小型基板2種類(EタイプFタイプ)を早速PasS用基板画像にしました。

タテ向きとヨコ向きです。





2017年12月15日追加基板だけをZipでまとめたデータ。

boards_20171215.zip

※クリックするとダウンロードされます。

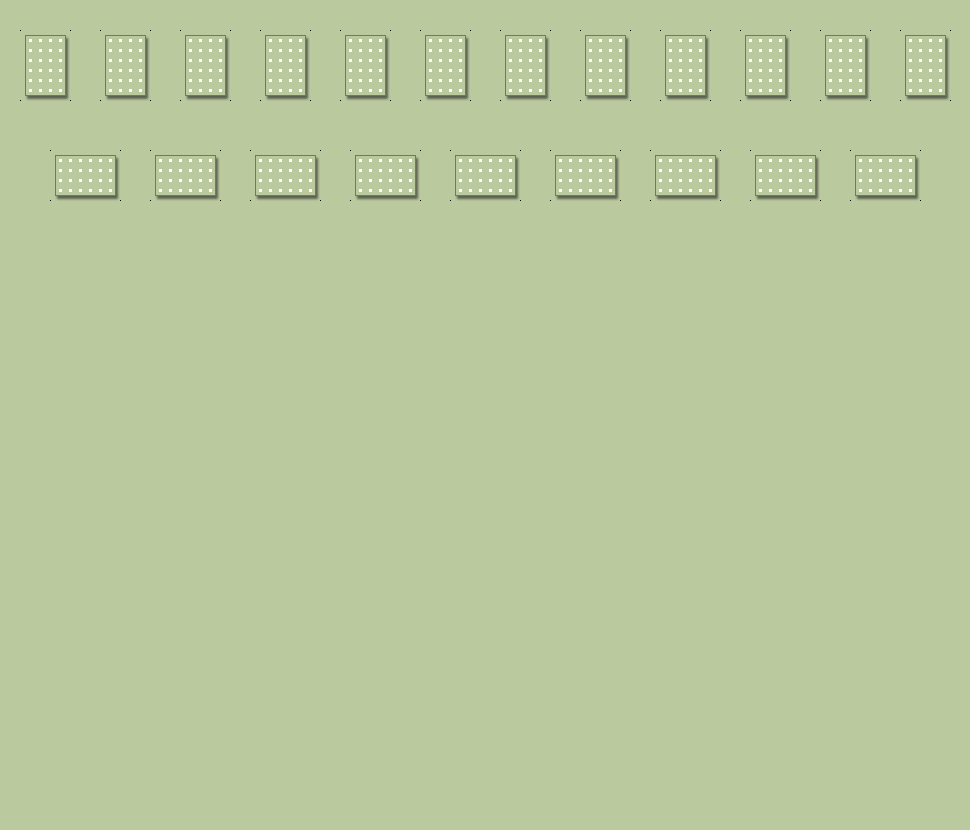

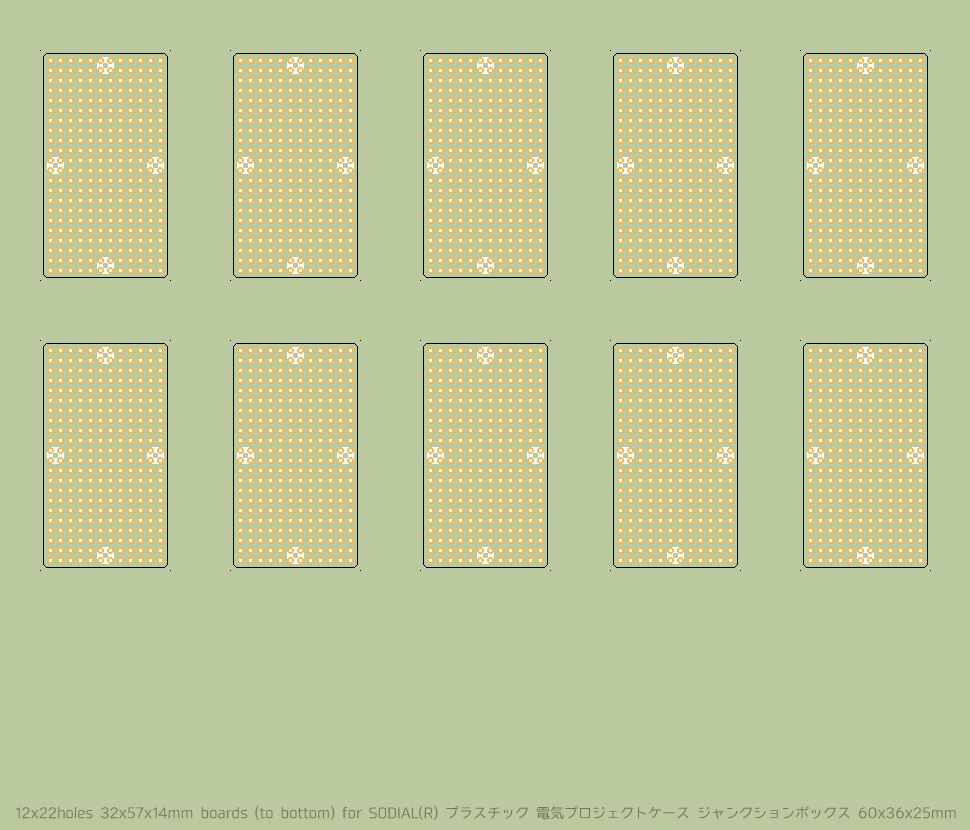

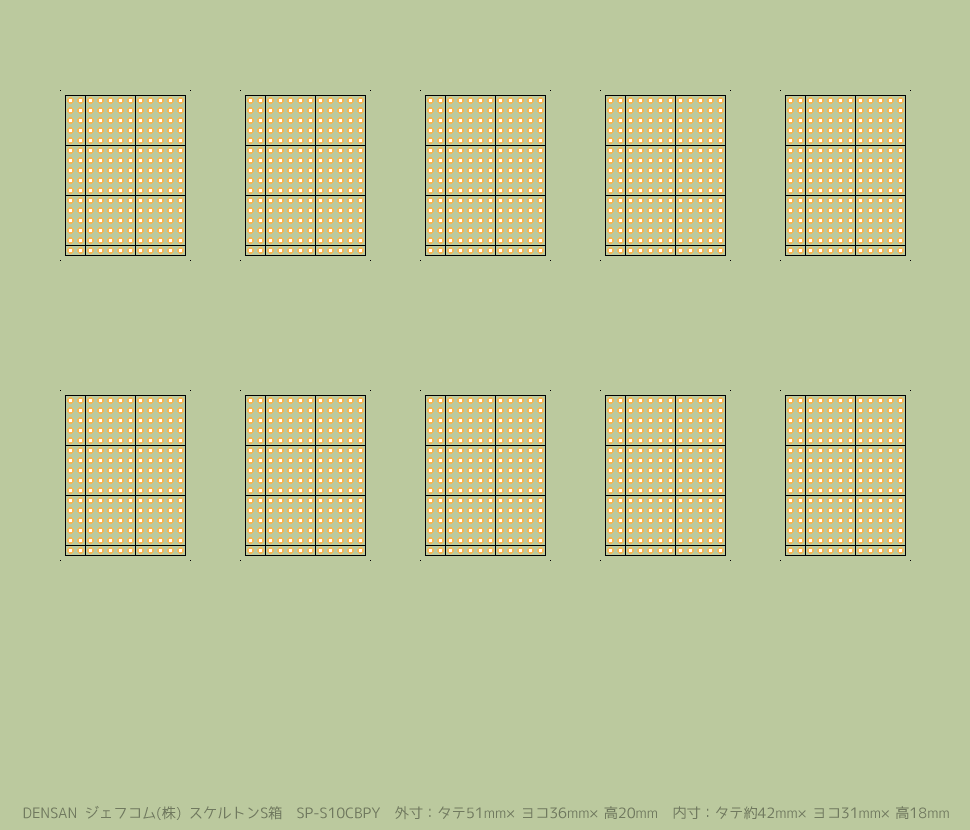

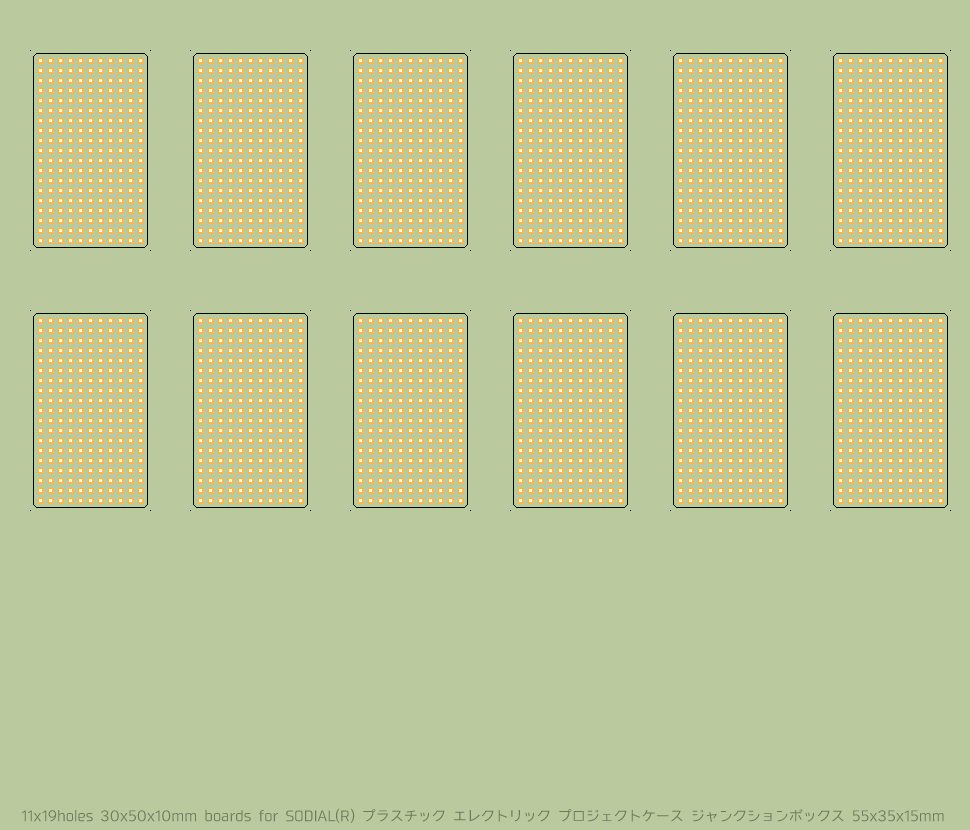

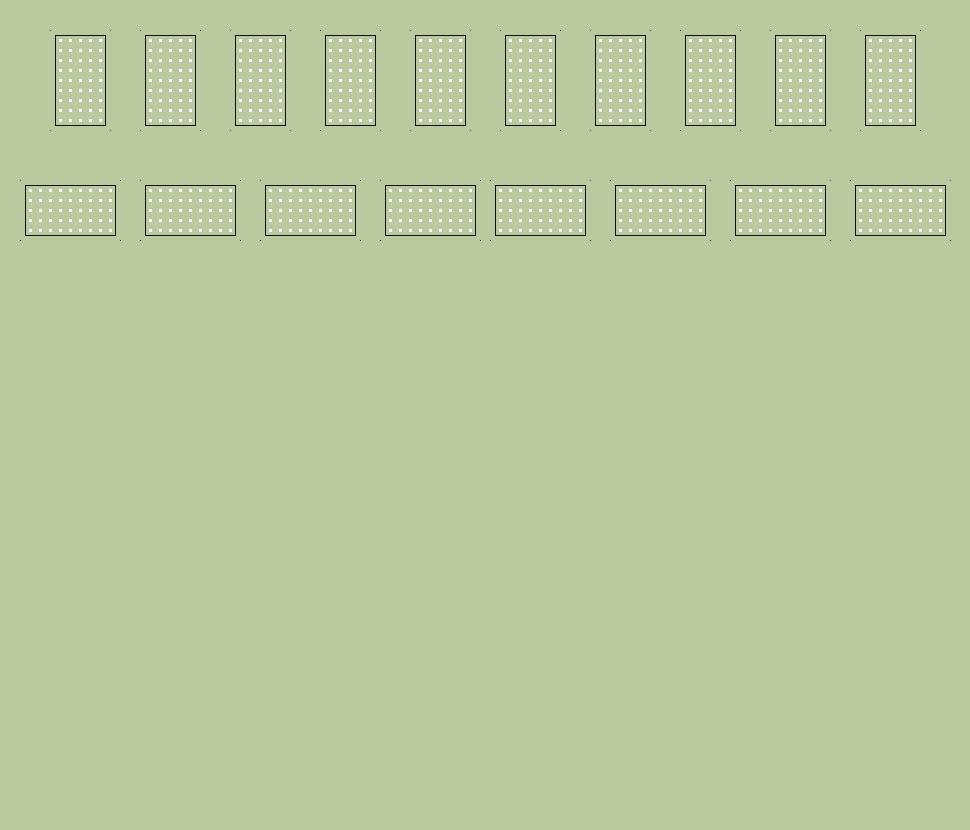

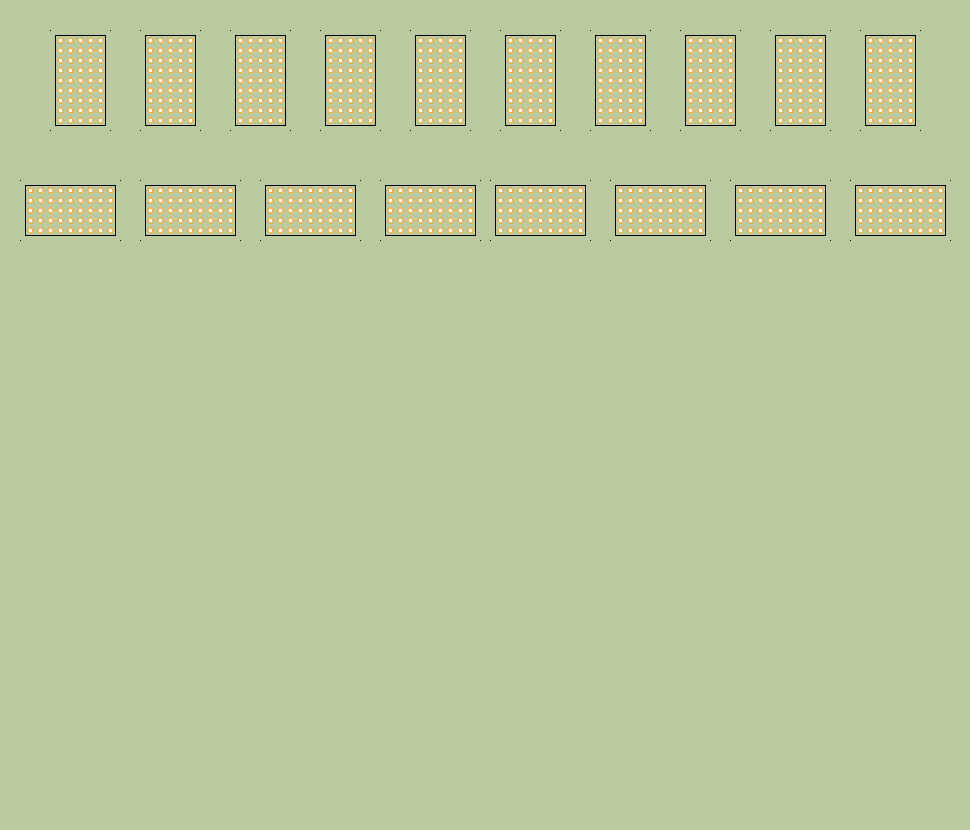

文字が書いてある物があります。(画像下部)

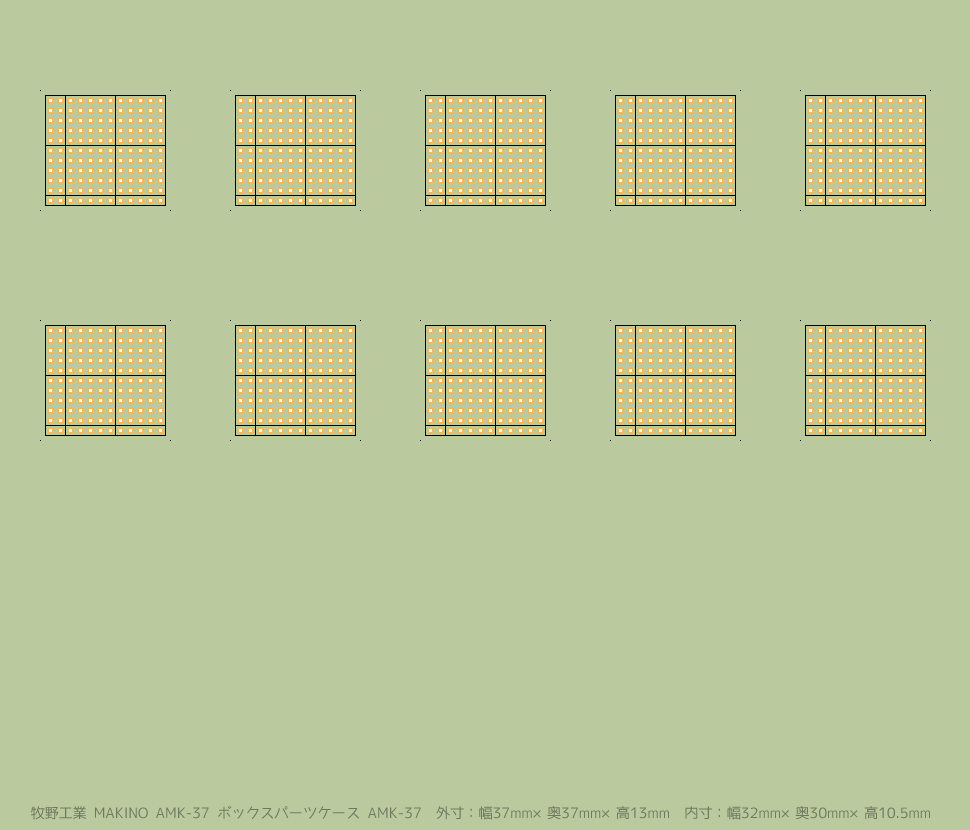

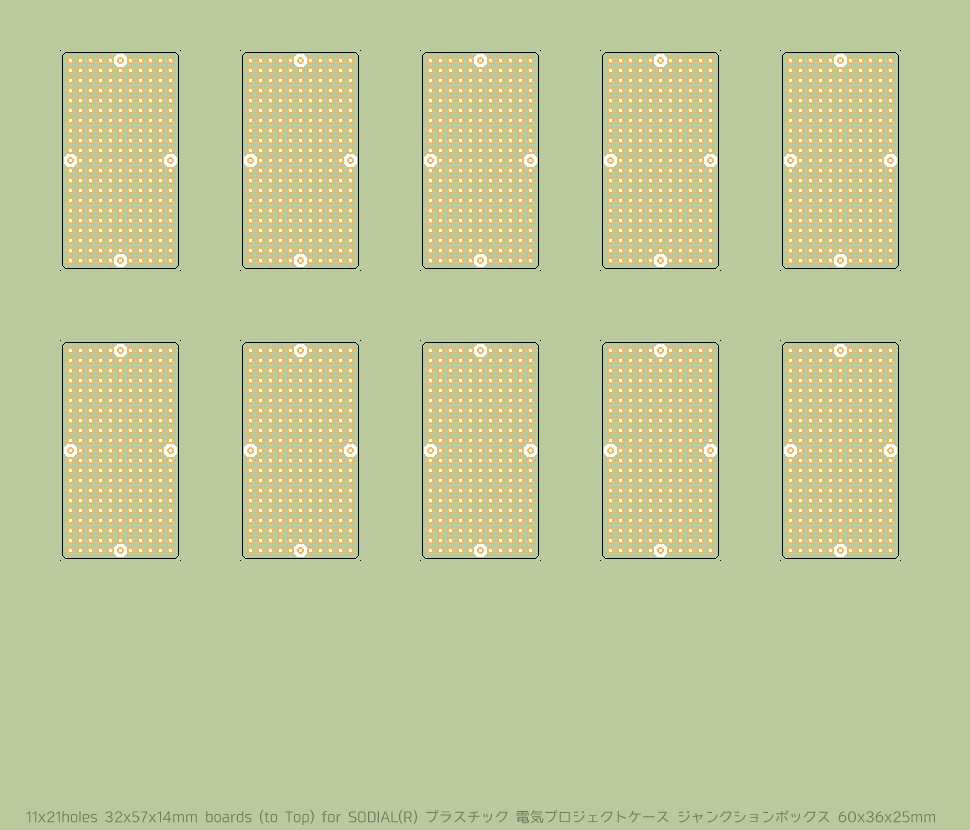

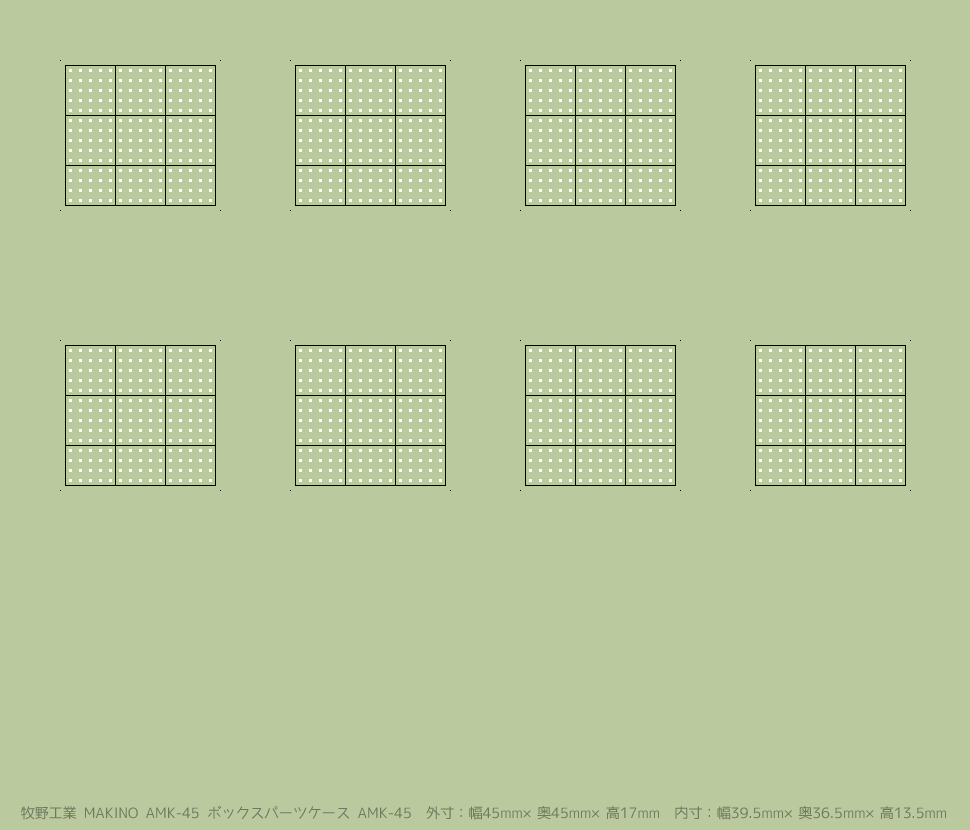

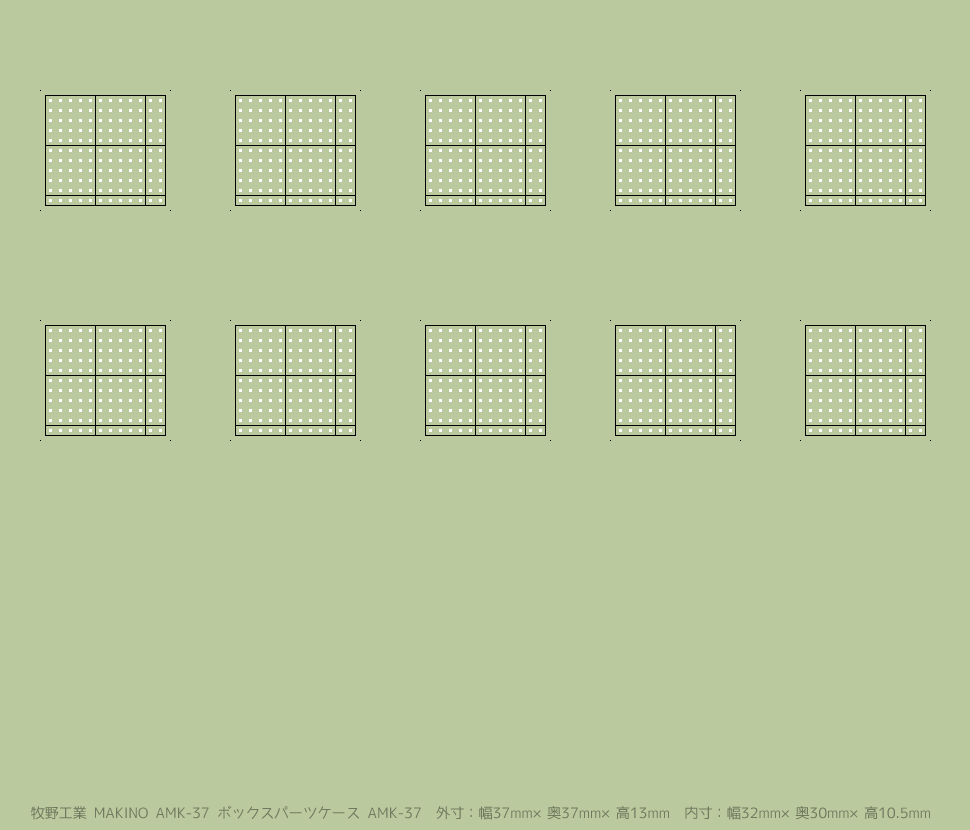

市販ケースのメーカー名と、型番と、サイズが書いてあります。

そのケースにちょうど入る大きさの基板ということです。

ケースはすべて実際に持っていて、なおかつ基板をそのサイズに切って入れて使ったことのある物ばかりです。


「極薄基板」という商品があります。

0.1mm厚、0.3mm厚、0.4mm厚があり、ハサミなどで簡単に切って使えるので便利です。

秋月電子Amazon などでも入手できます。

サンハヤトのシール基板 も、なかなか面白い商品です。


ハサミは、万能バサミを1本持っていると何かと便利です。

オススメは、プラスというメーカーのベルヌーイカーブ刃の万能バサミですね。




2017年10月30日追加基板だけをZipでまとめたデータ。

boards_20171030.zip

※クリックするとダウンロードされます。

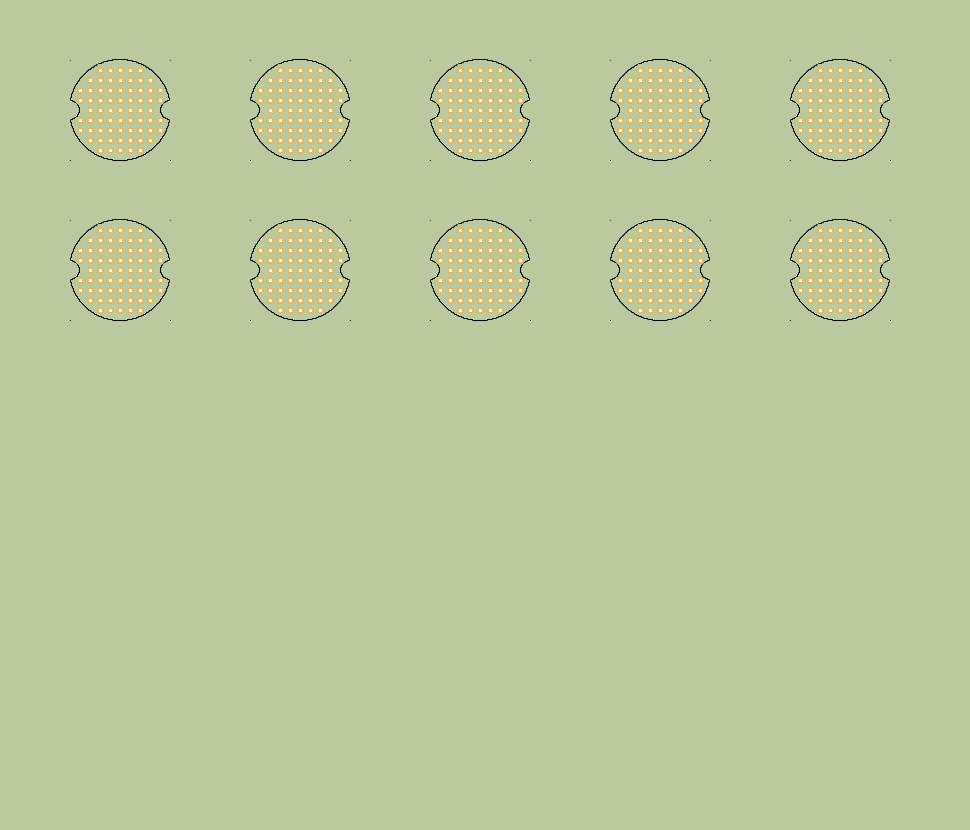

PasS用無料配布基板




市販されていない自作特殊ボード




PasS用無料配布基板をZipでまとめたデータ。

※クリックするとダウンロードされます。

boards.zip


※追加分はこれに含まれていません。別個にダウンロードして下さい。


ページ全体内容変更履歴

  • サムネイル用のjpg画像をフォルダに収納し下階層に置いた。Zipを解凍した際、PasSで使用できるBMP画像のみが上層にあるのでわかりやすいようにした。
  • 2017年10月30日追加のダウンロード用zipのURLがずっと間違えたままだったことに気付き修正した。
  • 最初期の配布用データとサムネイル画像の収納方法を現在のわかりやすいシンプルな収納方法に変更した。
