■回転軸を設定する方法■

■回転軸を設定する方法■

使用3Dソフトは、「メタセコイア4」です。

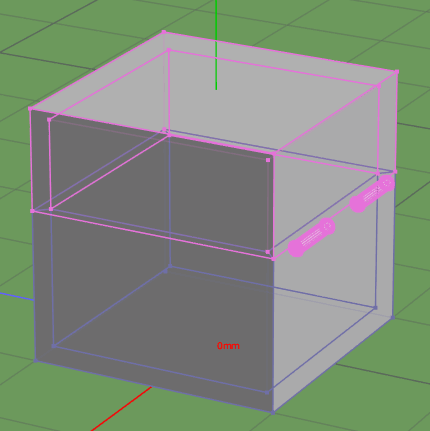

1. まず、わかりやすい形状を用意します。

   メタセコイア4の基本図形の直方体、デフォルトサイズ200mm×200mm×200mmです。

   それを上下に分離し、中に空間を作り、そこに蝶番（ちょうつがい）を付けます。

   フタと底との切り込み線は、高さ120mmの位置にしました。



   下の部品を「base」、上の部品を「top」蝶番もtopに入れます。

   2レイヤーにします。








2. 次に下記、枠内のどちらかの方法で、回転させたいポイントをローカル座標ゼロに設定します。




   更新日：2024年07月02日(火)

   【座標数値で指定する場合】









   • 回転軸にしたい点のワールド座標（絶対座標）を確認します。

     今回は箱の蝶番なので、高さ（Y座標）とZ座標を、忘れないようにメモ用紙などにメモしておきます。









   • 「top」のローカル座標を変更します。

     座標を変更したいだけなので、「形状変更」と「子に適用」のチェックは外しておきます。









   • 「詳細設定」をクリックして開きます。

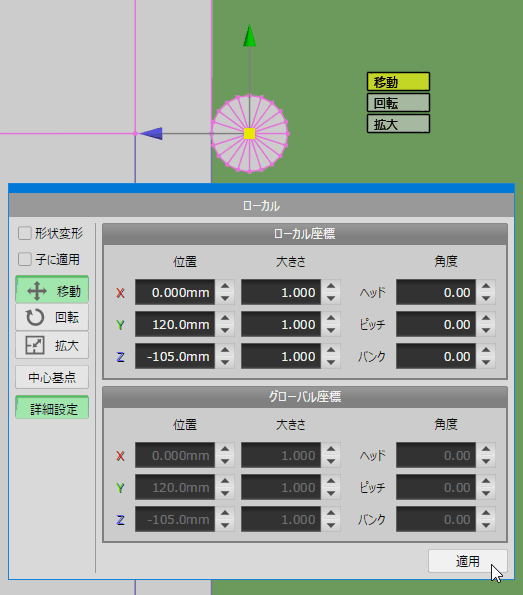

   • 先ほどメモした蝶番（ちょうつがい）の座標を入力します。

     「適用」を押すと画像のようにXYZ矢印（ギズモ）が指定した座標に表示されるので、入力に間違いがなかったかどうかがすぐにわかります。







   更新日：2024年07月02日(火)

   【Metasequoia4の場合】









   • 回転軸にしたい点が中心に来るように、点や辺や面などをうまく選択します。









   • 「基点を変更」をクリックすると「オブジェクト中心へ」と「選択中心へ」が出てきます。









   • どちらか都合の良い方を選択します。

     今回は「選択中心へ」を選びました。

     こちらの方が色々と応用が利くので便利ですね。









   • 「適用」を押すと画像のようにXYZ矢印（ギズモ）が指定した座標に表示されます。













3. その次に重要なのが「階層構造化する」ことです。









   topを子にします。




4. そして、今作った物を保存します。

   もちろんFBX形式だけでなく、MQO形式でも保存しておいて下さい。

   あとで変更や修正などを加えたい時に必ず必要です。









   Clip Studio Paint で使うためには、

   ■形式「FBX binary」

   ■バージョン「FBX201400」

   ■拡大率「0.1」（または拡大率「1.0」×「-1」桁）

   で保存します。

   この形式で保存しておけば、階層構造もローカル座標もレイヤー名に日本語を使っていたとしても、Clip Studio Paint でちゃんと表示され、使える状態で保存されます。

   大きさもメタセコイア4で200mm（20cm）だったものが、Clip Studio Paint でも200mm（20cm）で表示されます。




   ※Clip Studio Paint では長さの単位がcmなので注意が必要です。




5. FBX形式で保存したファイルを、実際にClip Studio Paint にドラッグ&ドロップして確認してみます。

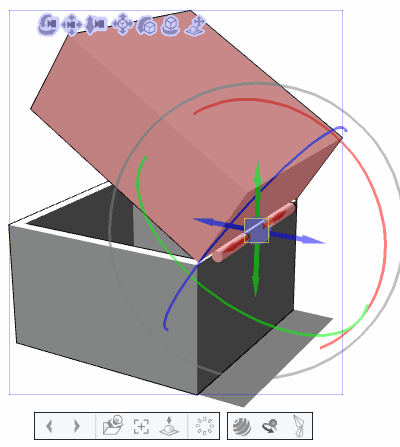

   フタの部分を2回クリックすると蝶番（ちょうつがい）の部分に「ギズモ」が現れます。

   ※ギズモとは、3Dソフト上で直感的に操作しやすいように作られた「矢印」と「ボールのような球体」のことを言います。実は私もどういう名前なのかわからなくて、今調べまくりました。




   1回クリックしただけだと、箱の下にギズモが現れます。

   フタの部分を1回、2回、とゆっくりと間をあけてクリックしてみて下さい。

   ギズモをつかんで動かしてみるとちゃんとフタが開きます。

   ※違う方向へ回すと、そっちにも回せます。これは回転方向を制限することができないのでこうなります。これは普通のことなので気にしてもしょうがないです。間違えても「Ctrl+Z」で1段階戻せます。




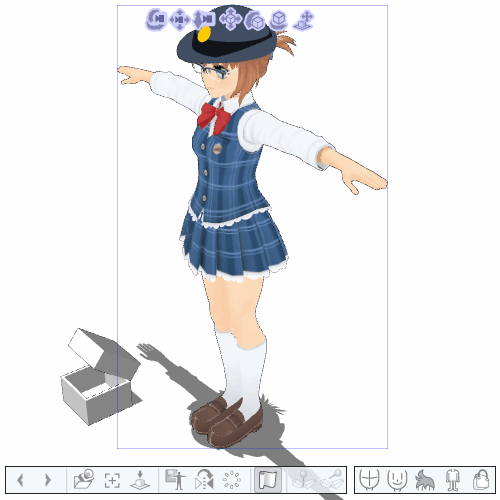

6. Clip Studio Paint のキャラを置いてみます。









   サイズもちゃんと200mm×200mm×200mmで表示されています。

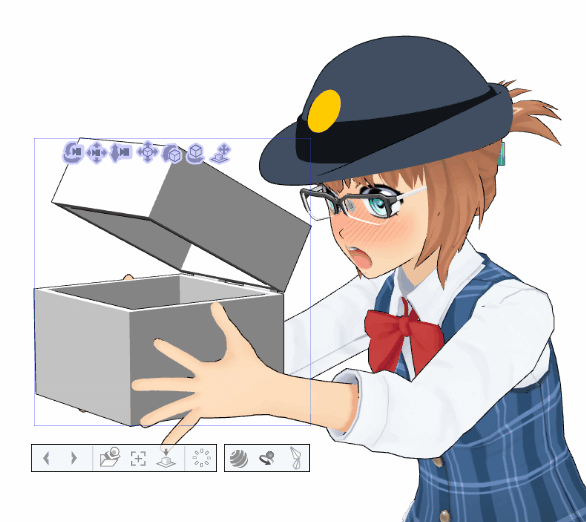

7. ついでにキャラに持たせてみました。









   今回は1つの回転軸（関節）でしたが、階層構造を増やし、各パーツレイヤーごとにローカル座標を設定してやれば、いくつでも回転軸（関節）を増やすことができます。
